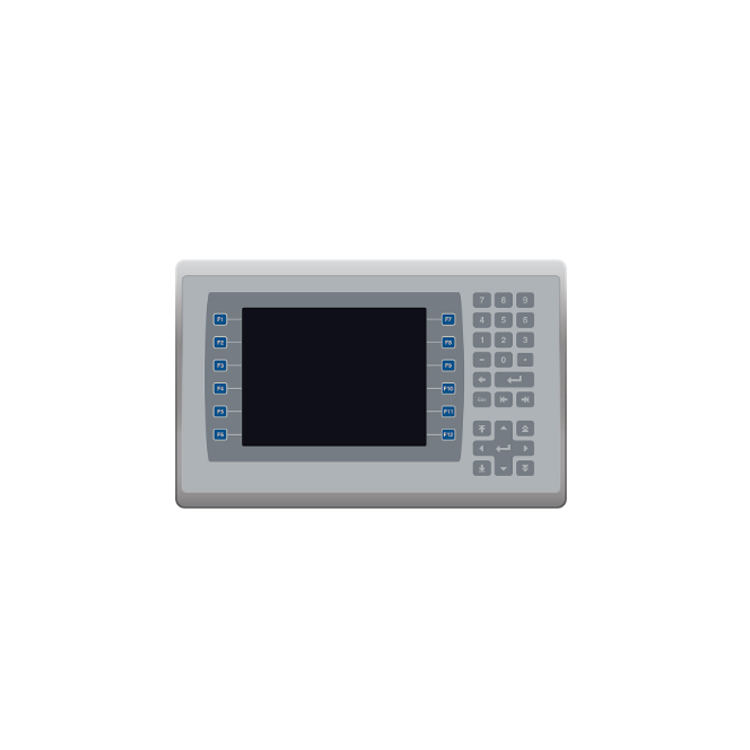

ألين برادلي 2711P-K10C15A1 PanelView Plus 1000 Terminal

المعايير والميزات الرئيسية

الميزات والمزايا الأساسية

• إدخال موثوق به عبر لوحة المفاتيحتتميز هذه المحطة الطرفية بواجهة لوحة مفاتيح تضمن سهولة التصفح وإدخال البيانات. تُعد طريقة الإدخال هذه مناسبة بشكل خاص للتطبيقات التي قد يكون فيها استخدام شاشة اللمس غير عملي بسبب عوامل بيئية أو تفضيل المستخدم. .

• شاشة ملونة كبيرة مقاس 10.4 بوصةتوفر شاشة TFT الملونة بالكامل عرضًا واضحًا لرسومات العمليات، ومخططات المحاكاة، ومخططات الاتجاهات. كما توفر دقة 640 × 480 بكسل صورًا تفصيلية لمراقبة العمليات الصناعية والتحكم بها. .

• اتصال شبكة التحكمتُسهّل وحدة الاتصال المدمجة ControlNet التكامل السلس مع شبكات ControlNet لتبادل البيانات والتحكم في النظام في الوقت الفعلي. تدعم محطات ControlNet الوصول المجدول وغير المجدول إلى بيانات وحدة التحكم، بالإضافة إلى دعم الكابلات الاحتياطية. .

• خيارات اتصال مرنةتوفر المحطة الطرفية خيارات اتصال متعددة تشمل ControlNet وEthernet وRS-232 ومنافذ USB، مما يسمح بالتكامل مع مختلف وحدات التحكم والشبكات .

التطبيقات النموذجية

تُستخدم سلسلة PanelView Plus 1000 على نطاق واسع في مختلف القطاعات الصناعية لواجهة المستخدم والتحكم في الآلات:

• أتمتة العملياتمراقبة وضبط العمليات المستمرة في مصانع المواد الكيميائية والصيدلانية والغذائية

• خطوط التعبئة والتغليفتوفير واجهات تحكم سهلة الاستخدام لآلات التعبئة والتغليف

• لوحات التحكم بالمعدات: العمل كواجهة المستخدم الرئيسية لأدوات الآلات ومعدات التجميع وأنظمة مناولة المواد

الأسئلة الشائعة (FAQ)

س1: ما هو البرنامج المستخدم لبرمجة 2711P-K10C15A1؟

A: تتم برمجة جهاز PanelView Plus 1000 باستخدام FactoryTalk View Machine Edition (ME)يتيح برنامج Rockwell Automation هذا للمستخدمين إنشاء شاشات واجهة المستخدم، وتكوين اتصالات العلامات، ونشر التطبيقات على الجهاز الطرفي. .

س2: ما هي خيارات الاتصال المدعومة؟

A: يدعم هذا النموذج شبكة التحكم (CNET) تعتمد هذه التقنية على الاتصال كبروتوكول أساسي، مع خيارات اتصال إضافية تشمل منافذ إيثرنت وRS-232 وUSB. .

س3: ما هو جهد الإدخال المطلوب لهذا الطرف؟

A: يعمل جهاز 2711P-K10C15A1 على 85-264 فولت تيار متردد مدخل الطاقة، بنطاق تردد من 47 إلى 63 هرتز .

س4: كيف يتم تكوين PanelView Plus للاتصال بـ ControlNet مع ControlLogix؟

A: النهج الموصى به هو استخدام وضع الاتصال غير المجدول بالنسبة لمحطات واجهة المستخدم الرسومية (HMI). هذا يلغي الحاجة إلى جدولة شبكة RSNetworx وتعريفات وحدات إدخال/إخراج وحدة التحكم. تتواصل محطة واجهة المستخدم الرسومية كطرف نظير في الشبكة باستخدام رسائل صريحة لقراءة وكتابة علامات وحدة التحكم. يستخدم ما يقارب 99.9% من عمليات نشر PanelView هذا الوضع. .

س5: ما الفرق بين الاتصال المجدول وغير المجدول في ControlNet؟

A: يتطلب الوضع المُجدول جدولة عرض النطاق الترددي للشبكة وتعريفات وحدات الإدخال/الإخراج في وحدة التحكم، مما يوفر أداءً ثابتًا لعمليات الإدخال/الإخراج عالية السرعة. أما الوضع غير المُجدول فيستخدم الرسائل الصريحة دون جدولة، وهو مناسب لمحطات تشغيل واجهة المستخدم الرسومية والتطبيقات التي تتطلب تحديثات تتجاوز 50 مللي ثانية. .

س6: هل يمكنني الترقية من PanelView Plus 1000 إلى واجهة مستخدم رسومية أحدث؟

A: جهاز PanelView Plus 1000 (أجهزة ما قبل الإصدار 6) لا يمكن ترقيته إلى إصدار البرنامج الثابت 6.0 أو أحدث. تمثل سلسلة أجهزة v6 منصة أجهزة جديدة كليًا بنظام BIOS ومعالج وبنية ذاكرة مختلفة. تشمل خيارات الترقية سلسلة PanelView Plus 6 أو PanelView Plus 7. .

س7: ماذا أفعل إذا أصبحت الشاشة سوداء ولكن الجهاز لا يزال يستجيب؟

A: يشير ظهور شاشة سوداء تمامًا مع استمرار عمل الاتصال ومؤشرات LED إلى عطل في الإضاءة الخلفية أو شاشة LCD. سلط ضوءًا ساطعًا بزاوية على الشاشة - إذا ظهرت صورة باهتة، فهذا يشير إلى عطل في الإضاءة الخلفية فقط. عادةً ما يتطلب الأمر استبدال وحدة العرض أو مجموعة الإضاءة الخلفية. .

الموديلات الموصى بها والمنتجات ذات الصلة

يُعدّ الطراز 2711P-K10C15A1 جزءًا من عائلة PanelView Plus 1000. فيما يلي الطرازات ذات الصلة وخيارات الترقية:

اختيار النموذج المناسب

• لصيانة الأنظمة القديمة: ال 2711P-K10C15A1 يُعد بديلاً مباشراً لتركيبات PanelView Plus 1000 الحالية التي تتطلب اتصال ControlNet وطاقة التيار المتردد مع إدخال لوحة المفاتيح.

• لخاصية شاشة اللمسضع في اعتبارك 2711P-B10C15A1 والتي توفر خيارات إدخال عبر لوحة المفاتيح وشاشة اللمس.

• للتركيبات الجديدة أو التحديثات: ال PanelView Plus 7 توفر هذه السلسلة ميزات حديثة وتحظى بدعم فعال من شركة روكويل أوتوميشن.
