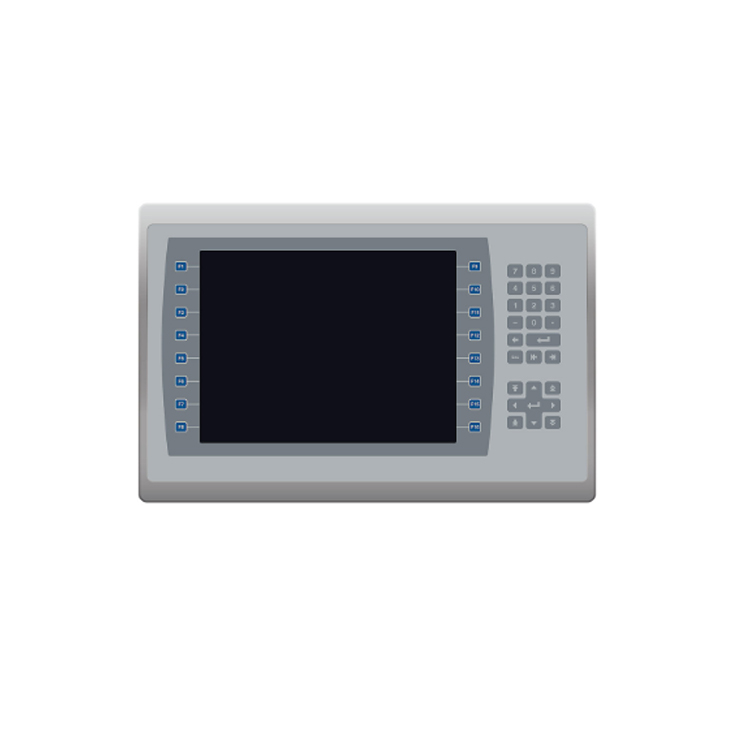

جهاز عرض بيانات Allen-Bradley 2711P-B12C6A1 PanelView Plus 1250

المعايير والميزات الرئيسية

الميزات والمزايا الأساسية

• مرونة الإدخال المزدوجتتميز هذه الوحدة الطرفية بلوحة مفاتيح وشاشة لمس مقاومة تناظرية، مما يتيح للمشغلين اختيار طريقة الإدخال المفضلة لديهم. صُممت شاشة اللمس المقاومة لتسجيل الأوامر بدقة حتى عند ارتداء المشغلين قفازات صناعية سميكة، مما يجعلها مثالية لبيئات المصانع الصعبة..

• شاشة ملونة كبيرة مقاس 12.1 بوصةتوفر شاشة TFT الملونة بالكامل عرضًا واضحًا للرسومات البيانية المعقدة للعمليات، ومخططات المحاكاة، ومخططات الاتجاهات. كما يقلل مجال الرؤية الأوسع من أخطاء المشغل من خلال عرض بيانات التشخيص المهمة دون الحاجة إلى تبديل الشاشة بشكل مفرط..

• تصميم المكونات المعياريةيتميز جهاز PanelView Plus 1250 ببنية معيارية تتكون من وحدة عرض، ووحدة منطقية، ووحدة اتصال اختيارية. يتيح هذا التصميم تكوينًا مرنًا، وتركيبًا سهلًا، وترقيات مباشرة..

• مفاتيح الوظائف القابلة للبرمجةتتضمن لوحة المفاتيح مفاتيح وظيفية يمكن برمجتها لحفظ وظائف التطبيقات الشائعة، مما يسمح للمشغلين بتفعيل الأوامر المستخدمة بشكل متكرر بسرعة..

التطبيقات النموذجية

تُستخدم سلسلة PanelView Plus 1250 على نطاق واسع في مختلف القطاعات الصناعية لواجهة المستخدم والتحكم في الآلات:

• أتمتة العملياتمراقبة وضبط العمليات المستمرة في مصانع المواد الكيميائية والصيدلانية والغذائية

• خطوط التعبئة والتغليفتوفير واجهات تحكم سهلة الاستخدام لآلات التعبئة والتغليف عالية السرعة

• لوحات التحكم بالمعدات: العمل كواجهة المستخدم الرئيسية لأدوات الآلات ومعدات التجميع وأنظمة مناولة المواد

الأسئلة الشائعة (FAQ)

س1: ما هو البرنامج المستخدم لبرمجة 2711P-B12C6A1؟

A: تتم برمجة جهاز PanelView Plus 1250 باستخدام FactoryTalk View Machine Edition (ME)يتيح برنامج Rockwell Automation هذا للمستخدمين إنشاء شاشات واجهة المستخدم، وتكوين اتصالات العلامات، ونشر التطبيقات على الجهاز الطرفي عبر USB أو Ethernet.

س2: ما هي خيارات الاتصال المدعومة؟

A: يدعم هذا النموذج DH+/RIO/DH-485 بروتوكولات الاتصال. يوفر نقل بيانات موثوقًا به واتصالًا للتكامل مع وحدات تحكم Allen-Bradley بما في ذلك أنظمة CompactLogix وControlLogix وSLC 500 وMicroLogix.

س3: هل يمكن استخدام الشاشة مع ارتداء القفازات؟

A: نعم. تتيح تقنية شاشة اللمس التناظرية المقاومة التشغيل في البيئات التي تحتوي على غبار أو رطوبة أو رذاذ مواد كيميائية. تسجل الواجهة الأوامر بدقة حتى عندما يرتدي المشغلون قفازات صناعية سميكة..

س4: ما هو جهد الإدخال المطلوب؟

A: يعمل الجهاز الطرفي على شبكة خارجية 85-264 فولت تيار متردد مزود طاقة بتردد إدخال يتراوح بين 47 و 63 هرتز.

س5: ما هي مؤشرات الحالة على هذا الجهاز الطرفي؟

A: يحتوي الجهاز على مؤشرين ضوئيين للحالة على وحدة المنطق: الاتصالات (أخضر) يشير إلى نشاط الاتصال، و عطل (أحمر) يشير هذا إلى وجود أعطال في الأجهزة أو البرامج الثابتة. أثناء بدء التشغيل العادي، يجب أن يظل مؤشر LED الخاص بالعطل مطفأً بينما يظل مؤشر LED الخاص بالاتصال مضاءً..

س6: هل يمكنني الترقية من PanelView Plus 1250 إلى شاشة عرض معلوماتية أحدث؟

A: نعم. تشمل خيارات الهجرة ما يلي: PanelView Plus 7 و سلسلة PanelView 5000توفر هذه الميزات معالجة أسرع، واتصالاً محسّناً، وميزات برمجية محدّثة. يمكن تحويل ملفات التطبيقات في برنامج FactoryTalk View Studio، مع العلم أنه قد يلزم إجراء بعض التعديلات..

الموديلات الموصى بها والمنتجات ذات الصلة

يُعدّ الطراز 2711P-B12C6A1 جزءًا من عائلة PanelView Plus 1250. فيما يلي الطرازات ذات الصلة وخيارات الترقية:

اختيار النموذج المناسب

• لصيانة الأنظمة القديمة: ال 2711P-B12C6A1 وهو بديل مباشر لعمليات تثبيت PanelView Plus 1250 الحالية التي تتطلب اتصال DH+/RIO/DH-485.

• للأنظمة التي تتطلب اتصالاً بشبكة إيثرنتضع في اعتبارك 2711P-B12C4A6 والذي يوفر اتصالاً عبر الإيثرنت وRS-232 مع ذاكرة أكبر.

• للتركيبات الجديدة أو التحديثات: ال PanelView Plus 7 أو PanelView 5000 توفر هذه السلسلة ميزات حديثة وتحظى بدعم فعال من شركة روكويل أوتوميشن..
