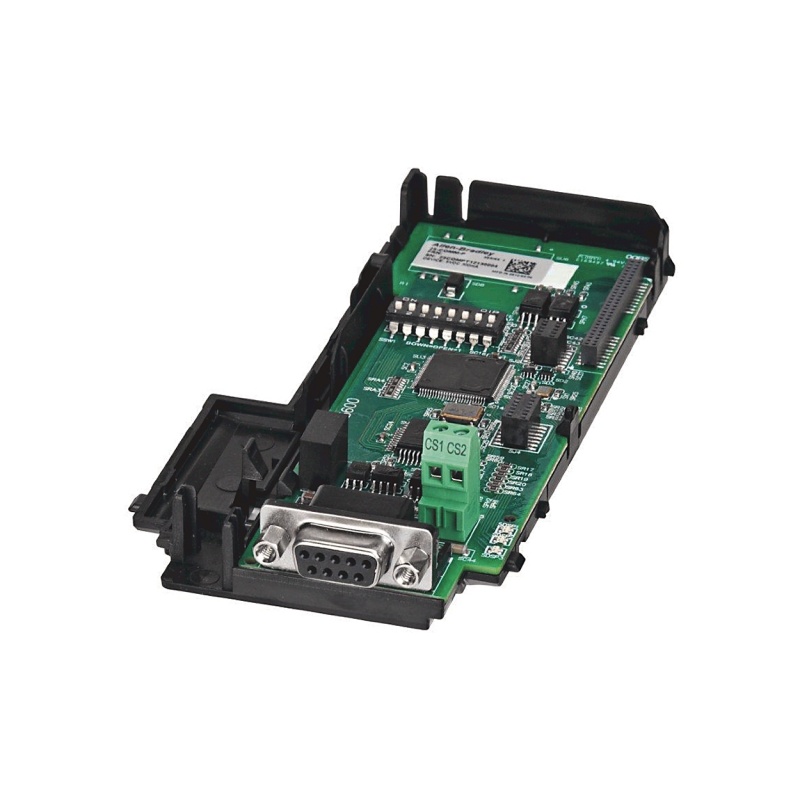

ال ألين برادلي 25-COMM-D هو محول اتصال DeviceNet مصمم لـ سلسلة باور فليكس 520 من محركات التيار المتردد ذات التردد القابل للتعديل، بما في ذلك باور فليكس 525 و523 و520 نماذج. يدعم المحول معدلات نقل البيانات التالية: 125 كيلوبت في الثانية، 250 كيلوبت في الثانية، و500 كيلوبت في الثانيةويتميز بـ ميزة محركات الأقراص المتعددة يسمح ذلك لما يصل إلى خمسة محركات أقراص بمشاركة عقدة عنوان DeviceNet واحدة، مما يقلل من الحمل الزائد للشبكة وتكاليف التثبيت.
رقم الصنف :
25-COMM-Dالطلب (الحد الأدنى للكمية) :
1 Pieceقسط :
EXWمنشأ المنتج :
USAميناء الشحن :
Wuhanمهلة :
3-5daysوزن :
3kg| مواصفة | وصف |
|---|---|
| الشركة المصنعة | روكويل أوتوميشن (ألين برادلي) |
| نموذج | 25-COMM-D |
| عائلة المنتجات | خيارات الاتصال لسلسلة PowerFlex 520 |
| نوع المنتج | محول اتصال DeviceNet |
| محركات الأقراص المتوافقة | باور فليكس 525، باور فليكس 523، باور فليكس 520 |
| بروتوكول الاتصال | ديفايس نت |
| معدلات نقل البيانات | 125 كيلوبت في الثانية، 250 كيلوبت في الثانية، 500 كيلوبت في الثانية |
| موصل الشبكة | موصل قابس خطي ذو 5 دبابيس |
| واجهة محرك الأقراص | موصل أنثوي مزدوج الصفوف ذو 40 دبوسًا |
| مؤشرات الحالة | 3 مصابيح LED (محرك الأقراص، المحول، الشبكة) |
| إعداد عنوان/معدل العقدة | مفاتيح DIP على المحول |
| دعم محركات الأقراص المتعددة | يمكن لما يصل إلى 5 محركات أقراص مشاركة عقدة عنوان DeviceNet واحدة |
| المحطات الأرضية | CS1/CS2 لتأريض غلاف الكابل |
| تثبيت | يمكن تركيبه ميدانياً دون إزالة محرك الأقراص |
| بلد المنشأ | الصين (حسب قوائم الموزعين)؛ دول متعددة بناءً على موقع التصنيع |
| الوزن الإجمالي | 134 غرام (مع العبوة) |
| الأبعاد (مع التغليف) | 150 × 109 × 53 مم |
| رقم الجمارك | 85176208 |
| رمز المنتج العالمي (UPC) | 884951990036 |
| حالة دورة الحياة | نشيط |
| نموذج | وصف | التطبيق النموذجي |
|---|---|---|
| 25-COMM-D (هذا الطراز) | محول اتصال DeviceNet لسلسلة PowerFlex 520 | تكامل شبكة DeviceNet |
| 25-COMM-E2P | محول إيثرنت/آي بي ثنائي المنافذ لسلسلة PowerFlex 520 | شبكات إيثرنت/آي بي مع دعم DLR |
| 25-COMM-P | محول PROFIBUS DP لسلسلة PowerFlex 520 | تكامل شبكة PROFIBUS |
| 25-COMM-M | محول Modbus RTU لسلسلة PowerFlex 520 | تكامل شبكة Modbus RTU التسلسلية |
| 20-COMM-D | محول DeviceNet لمحركات PowerFlex من الفئة 7 | تكامل DeviceNet لمحركات الأقراص من الفئة 7 |
| 20-COMM-E | محول إيثرنت/آي بي لمحركات PowerFlex من الفئة 7 | تكامل EtherNet/IP لمحركات الأقراص من الفئة 7 |
س1: ما هي الوظيفة الأساسية لـ 25-COMM-D؟
إنه محول اتصال DeviceNet يتم تثبيت هذا الجهاز في محرك أقراص من سلسلة PowerFlex 520 لتمكين الاتصال بشبكة DeviceNet. يسمح هذا للمحرك بالتواصل مع وحدة تحكم منطقية قابلة للبرمجة (PLC) أو أي جهاز رئيسي آخر متصل بشبكة DeviceNet لأغراض التحكم والمراقبة والتكوين.
س2: ما هي محركات الأقراص المتوافقة مع 25-COMM-D؟
المحول متوافق مع باور فليكس 525، باور فليكس 523، وباور فليكس 520 محركات سلسلة. يتم تثبيته في فتحة خيار الاتصال المدمجة في محرك الأقراص.
س3: ما هي ميزة القيادة المتعددة ولماذا هي مهمة؟
ال ميزة محركات الأقراص المتعددة السماح يمكن لما يصل إلى خمسة محركات أقراص مشاركة عقدة عنوان DeviceNet واحدةيؤدي هذا إلى تقليل عدد عقد DeviceNet المطلوبة على الشبكة، وخفض التكلفة الإجمالية للنظام، وتبسيط تكوين الشبكة للتطبيقات التي تحتوي على محركات أقراص متعددة.
س4: ما هي معدلات نقل البيانات التي يدعمها جهاز 25-COMM-D؟
يدعم المحول معدلات بيانات DeviceNet التالية: 125 كيلوبت في الثانية، 250 كيلوبت في الثانية، و500 كيلوبت في الثانيةوالتي يتم ضبطها عبر مفاتيح DIP الموجودة على المحول.
س5: هل يمكن تركيب جهاز 25-COMM-D في الميدان؟
نعم. تم تصميم المحول لـ تركيب ميداني دون إزالة القرص من مكان تثبيتهيتضمن مؤشرات الحالة التي تُبلغ عن حالة محرك الأقراص والمحول واتصالات الشبكة، مما يجعل عملية التكوين والمراقبة سهلة.
