Allen Bradley 2090-CFBM7DF-CEAF15 Kinetix Servo Feedback Cable, 15 meters, Continuous Flexible, SpeedTEC Rockwell Spare Parts

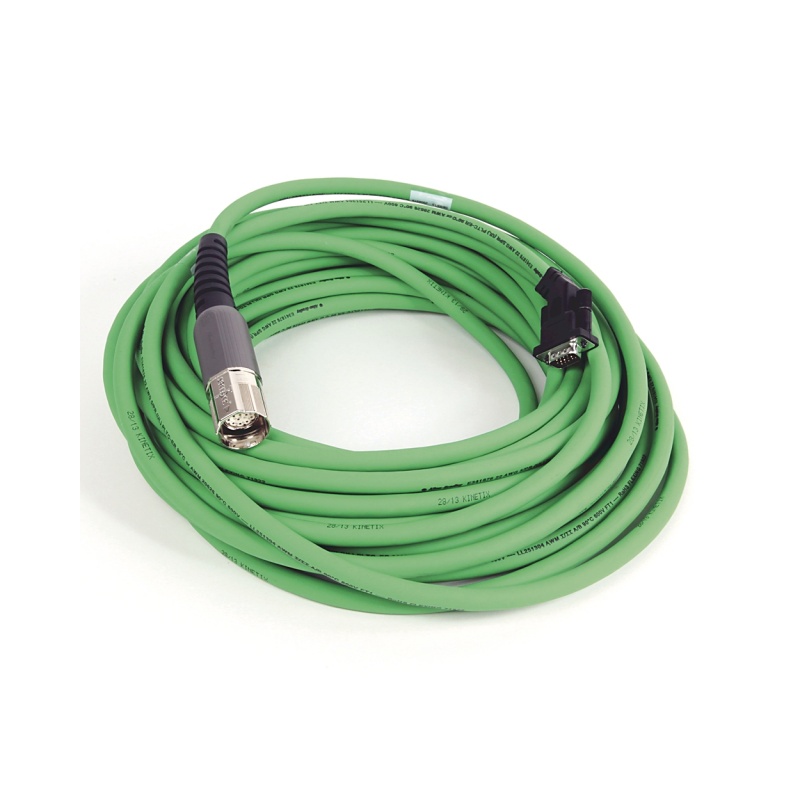

كابل التغذية الراجعة ألين برادلي 2090-CFBM7DF-CEAF15 كينيتكس

ال ألين برادلي 2090-CFBM7DF-CEAF15 هو كابل تغذية راجعة مرن مستمر عالي الأداء بطول 15 مترًا من كينيتكس 2090 سلسلة، مصممة للاستخدام مع أنظمة محركات Kinetix 5500 و Kinetix 5700 و محركات سيرفو Kinetix VPيدمج هذا الكابل إشارات التغذية الراجعة عالية الدقة SIN/COS أو إشارات التغذية الراجعة للمحلل، والطاقة، وموصلات الفرامل في غلاف واحد محمي، مما يبسط توصيلات الأسلاك في الآلة مع توفير مناعة ممتازة ضد الضوضاء وسلامة الإشارة.

ال CFBM7DF يُحدد هذا التصنيف مرونة مستمرة كابل التغذية الراجعة (CF) مع أسلاك توصيل طائرة من طرف المحرك (DF). الـ CEAF15 اللاحقة تؤكد نوع مشفر عالي الدقة SIN/COS و طولها 15 متراً.

  • رقم الصنف :

    2090-CFBM7DF-CEAF15

  • الطلب (الحد الأدنى للكمية) :

    1

  • قسط :

    EXW

  • منشأ المنتج :

    USA

  • ميناء الشحن :

    Wuhan, Hubei, China

  • مهلة :

    3-5 days

  • وزن :

    3kg

  • مواصفات المنتج

    كابل التغذية الراجعة ألين برادلي 2090-CFBM7DF-CEAF15 كينيتكس

    كابل تغذية راجعة مرن مستمر بطول 15 مترًا مزود بموصل SpeedTEC

    اسم العلامة التجارية: ألين برادلي

    اسم المنتج: 2090-CFBM7DF-CEAF15

    مكان المنشأ: الولايات المتحدة الأمريكية

    الضمان: سنة واحدة



    معلومات عنا

    شركة سوان إلكتريك هي مورد لقطع غيار الأتمتة الصناعية، مقرها في الصين. نحن متخصصون في وحدات التحكم المنطقية القابلة للبرمجة (PLC) ووحدات الإدخال/الإخراج التناظرية.

    وحدة، مزود طاقة، لوحة شاشة لمس HMI، قطعة غيار متوقفة، كابل معالج وحدة المعالجة المركزية، محرك سيرفو، عاكس، وحدة طرفية أساسية، اتصال

    وحدة، وحدة تبديل، لوحة تحكم. في الوقت نفسه، أقمنا علاقات تعاون وثيقة مع العديد من مصنعي وحدات التحكم المنطقية القابلة للبرمجة (PLC) وأنظمة التحكم الموزعة (DCS).

    مقدمو خدمات الصيانة.

    الميزات والفوائد الرئيسية

    • تصنيف المرونة المستمرةمناسب لـ 20 مليون دراجة مرنة في تطبيقات الانحناء الخطي و 10 ملايين دورة في تطبيقات الانحناء (تيك توك)، مما يجعلها مثالية لمسارات الكابلات والأذرع الروبوتية حيث تكون حركة الكابل ثابتة.

    • تصميم بكابل واحديجمع هذا الكابل بين موصلات التغذية الراجعة والطاقة والفرامل في كابل واحد متين ومحمي، مما يقلل من عدد الكابلات ومساحة اللوحة ووقت التركيب..

    • نظام توصيل speedTEC: طرف المحرك موصل SpeedTEC DIN يوفر وصلات سريعة بربع دورة مع مفتاح معدني إيجابي، مما يلغي الحاجة إلى الأدوات ويقلل وقت التركيب..

    • رميات طائرة من نهاية المسار: توفر الأسلاك الطائرة المجهزة مسبقًا في طرف المحرك سهولة التكامل مع لوحات التحكم؛ طول السلك الأمثل لمحركات Kinetix 5500 و Kinetix 5700.

    • عزل ضوضاء فائقيضمن زوج بيانات اتصال المشفر المزود بتقنية متطورة لرفض الضوضاء إشارات تغذية راجعة نقية في البيئات الصناعية ذات الضوضاء الكهربائية العالية..

    • تغطية كاملة بنسبة 100% ضد التداخل الكهرومغناطيسييوفر الجديل النحاسي المطلي بالقصدير مع شريط من الألومنيوم/البوليستر تغطية بنسبة 100% لتحقيق توافق كهرومغناطيسي ممتاز/أداء ممتاز في مقاومة التداخل الكهرومغناطيسي.

    • متوافق مع معايير DESINAيُسهّل اللون الأخضر لغلاف كابلات التغذية الراجعة (وفقًا لمعيار DESINA) عملية التعرف عليها وفصلها بسهولة عن كابلات الطاقة البرتقالية في أسلاك الآلات..

    • الشهادات الصناعيةمتوافق مع معيار NFPA-79؛ PLTC-ER مدرج في قائمة UL (كابل صينية محدود الطاقة، تشغيل مكشوف) لتطبيقات صينية الكابلات والتشغيل المكشوف؛ CSA AWM I/II A/B، 600 فولت، 90 درجة مئوية بناء.

    • مُدرج في إعلان روكويل للمطابقةيتضمن نظام المؤازرة من روكويل أوتوميشن كابلًا يضمن الامتثال على مستوى النظام..

    المواصفات الفنية



    فئةمواصفة
    الشركة المصنعةألين برادلي (روكويل أوتوميشن)
    رقم الكتالوج2090-CFBM7DF-CEAF15
    نوع المنتجكابل التغذية الراجعة المرن المستمر
    طول الكابل15 متراً (49.2 قدماً)
    موصل – طرف المحركموصل SpeedTEC DIN (موصل واحد للتغذية الراجعة والطاقة والفرامل)
    موصل – طرف القيادةأسلاك توصيل طائرة (محسّنة لجهاز Kinetix 5500/5700)
    نوع المشفرمحلل عالي الدقة SIN/COS
    تصنيف المرونةمرونة مستمرة؛ 20 مليون دورة مرونة (خطية)، 10 ملايين دورة مرونة (انحناء)
    تصنيف الجهد600 فولت UL / 1000 فولت CSA (حسب AWG)
    لون السترةأخضر (متوافق مع معايير DESINA لكابلات التغذية الراجعة)
    خامة السترةمادة TPE (مطاط حراري لدن) ذات خصائص ميكانيكية وكيميائية فائقة
    تغطية واقية100% – جديلة نحاسية مطلية بالقصدير بالإضافة إلى شريط من الألومنيوم/البوليستر
    أداء EMCممتاز – يسمح بتوصيل موصلات الطاقة والإشارة في كابل واحد
    الشهاداتNFPA‑79، وUL PLTC‑ER، وCSA AWM، مضمنة في Rockwell DoC

    تفاصيل أرقام القطع

    إن فهم رقم الكتالوج يضمن الاختيار الصحيح:



    موضعشفرةمعنى
    2090—سلسلة كابلات Kinetix 2090
    CFBM7DFCFكابل مرن مستمر
     Bكابل تغذية راجعة مزود بموصلات فرامل/طاقة
     M7عائلة موصلات SpeedTEC DIN الخاصة بطرف المحرك
     DFأسلاك توصيل طائرة من طرف ناقل الحركة
    CEAF15CEنوع مشفر SIN/COS عالي الدقة أو نوع مشفر محلل
     AFContinuous‐flex (تأكيد اللاحقة)
     15طول الكابل – 15 متراً

    توافق النظام



    منصة القيادةالتوافقملحوظات
    كينيتكس 5500نعمأسلاك توصيل طائرة مُحسّنة لمحرك Kinetix 5500
    كينيتكس 5700نعمأسلاك توصيل طائرة مُحسّنة لمحرك الأقراص Kinetix 5700
    محركات سيرفو Kinetix VPنعميتوافق موصل SpeedTEC DIN مع منفذ تغذية راجعة لمحرك VP
    محركات سلسلة MPنعميدعم سلسلة MP مع كابلات طاقة وتغذية راجعة منفصلة

    مهمتم تصميم هذا الكابل للمحركات ذات كابلات منفصلة للطاقة/الفرامل والتغذية الراجعة (على سبيل المثال، سلسلة MP مع كابلات الطاقة 2090-CPxM7DF). لا حل DSL بكابل واحد - يوفر التغذية الراجعة فقط؛ يجب تزويد الطاقة عبر كابل 2090-CPxM7DF منفصل.

    التطبيقات

    يتم استخدام جهاز 2090-CFBM7DF-CEAF15 في تطبيقات التحكم في الحركة التي تتطلب ثني الكابلات بشكل مستمر:



    صناعةطلب
    التغليفروبوتات الالتقاط والوضع، وآلات التشكيل والتعبئة والتغليف، وآلات تعبئة الصناديق
    مناولة الموادأنظمة التخزين والاسترجاع الآلية، ونقل البضائع عبر السيور الناقلة، وآلات رصّ البضائع على المنصات
    أدوات الآلاتمراكز التصنيع باستخدام الحاسب الآلي، طاولات القطع بالليزر، قواطع القطع بنفث الماء
    السياراتخلايا اللحام الروبوتية، وأنظمة نقل خط التجميع، ووحدات تغذية الأجزاء
    النسيجآلات النسيج واللف عالية السرعة
    الطباعةمطابع متعددة الألوان، أجهزة وضع الملصقات

    حالات الاستخدام النموذجية:

    • تركيب مسارات الكابلات: حيث يتحرك الكابل باستمرار مع محور الآلة

    • تطبيقات الروبوتات: حيث يخضع الكابل لحركة انحناء عكسي (تيك توك)

    • أنظمة الحركة عالية السرعة: حيث تتعطل الكابلات القياسية غير المرنة قبل الأوان

    ملاحظات التثبيت

    • نصف قطر الانحناء الأدنىاتبع إرشادات الكابلات المرنة المستمرة - راجع مواصفات كابلات سلسلة 2090 لمعرفة متطلبات نصف القطر بالتفصيل.

    • إنهاء الدرعيجب توصيل غلاف النحاس المطلي بالقصدير بشكل صحيح بأرضية المحرك/وحدة القيادة للحفاظ على أداء التوافق الكهرومغناطيسي. تأكد من توصيل الغلاف بزاوية 360 درجة من كلا الطرفين..

    • توجيه الكابلاتتجنب مدّ الكابلات بمحاذاة كابلات الطاقة ذات الجهد العالي لتفادي التداخل. يقلل عزل الكابل الممتاز للضوضاء من الحاجة إلى الفصل المناسب، ولكنه لا يلغيها تمامًا.

    • كابلات الطرف الثالثالكابلات الخارجية أو التعديلات على الكابلات المُسلّمة من المصنع هي غير مستحسن وقد يؤدي ذلك إلى إبطال امتثال النظام.
