وصف المنتج

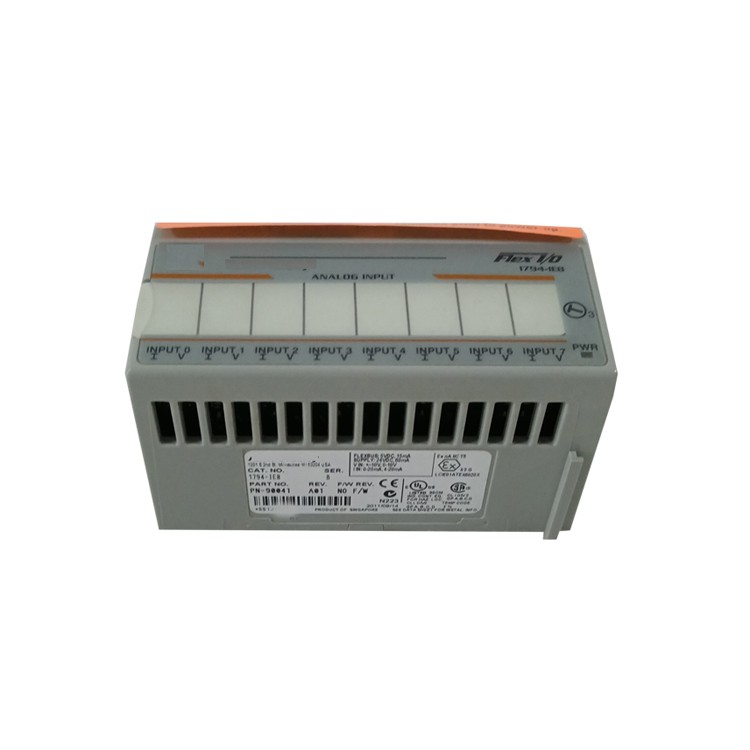

وحدة إدخال تناظرية مرنة Allen Bradley 1794-IE8H، مزودة بـ 8 مداخل أحادية الطرف، متوفرة في المخزون
| رقم الموديل | 1794-IE8H |
| مكان المنشأ | الولايات المتحدة الأمريكية |
| الأبعاد/وزن | 0.5 كجم |
| حالة | جديد وأصلي |
| ضمان | سنة واحدة |
شروط الشحن
| دي إتش إل، فيديكس، تي إن تي، إي إم إس، يو بي إس |
| قسط | تي تي / ويسترن يونيون |
| موعد التسليم | 3-5 أيام |
خدمة
| خدمة متاحة على مدار 24 ساعة |
فيما يلي أهم معاييره وميزاته:
الميزات والمزايا الأساسية
اتصال HART متكامل للتشخيص الذكيالميزة الأبرز لهذه الوحدة هي قدرتها على الجمع بين القياس التناظري التقليدي 4-20 مللي أمبير والاتصال الرقمي HARTيتيح ذلك الوصول إلى بيانات قيّمة لأجهزة الحقل - بما في ذلك حالة الجهاز، والمتغيرات الثانوية، وتنبيهات التشخيص، ومعلمات التكوين - دون الحاجة إلى مُضاعِفات HART خارجية أو أسلاك إضافية..
قياس دقيق عالي الدقةبفضل دقة 16 بت ودقة ±0.1% من النطاق الكامل، تضمن الوحدة الحصول على إشارة تناظرية موثوقة لمتغيرات العملية الحرجة.توفر مرشحات الإدخال المدمجة والقابلة للتحديد مرونة لتحقيق التوازن بين مقاومة الضوضاء وسرعة الاستجابة.
تكوين مرن وتشخيص مدمجتدعم الوحدة إمكانية ضبط نطاق الإدخال وتنسيق البيانات وعتبات الإنذار لكل قناة على حدة.تقوم أنظمة التشخيص المدمجة بالكشف عن انقطاع الأسلاك، وتجاوز/نقص النطاق، وإنذارات جهاز الإرسال عن بُعد، مع مؤشرات LED لعرض الحالة المحلية..
التكامل السلس مع أنظمة التحكمهذه الوحدة متوافقة مع محولات Flex I/O لشبكات ControlNet و EtherNet/IP و PROFIBUS، وتستخدم أوامر نقل الكتل (BTW/BTR) لتبادل البيانات مع وحدات تحكم Allen Bradley.يدعم هذا النظام برامج إدارة الأصول القائمة على تقنية FDT عبر DTMs ويتكامل مع منصات PlantWeb أو AMS.
التطبيقات النموذجية
يُستخدم جهاز 1794-IE8H على نطاق واسع في الصناعات التحويلية والهجينة حيث يوفر تكامل أجهزة المجال الذكية ميزة تشغيلية:
النفط والغاز / التكريرمراقبة أجهزة إرسال الضغط ودرجة الحرارة والتدفق التي تدعم بروتوكول HART على خطوط الأنابيب وأعمدة التقطير
صناعة المواد الكيميائيةدمج أجهزة استشعار الرقم الهيدروجيني الذكية، وأجهزة تحليل الموصلية، وأجهزة قياس الكثافة في عمليات الدفعات
المياه والصرف الصحي: الاتصال بأجهزة استشعار ذكية لمستوى الماء والتعكر طوال مراحل المعالجة
إنتاج الأدوية: التفاعل مع أجهزة قياس درجة الحرارة المقاومة الدقيقة ومحولات الضغط لرصد درجة الحرارة والضغط بشكل دقيق
توليد الطاقةمراقبة مجسات اهتزاز التوربينات وأجهزة إرسال ضغط البخار مع إمكانية الصيانة القائمة على الحالة
الأسئلة الشائعة (FAQ)
س1: ما هو الفرق الأساسي بين 1794-IE8 و 1794-IE8H؟
A: ال 1794-IE8H يُعدّ هذا الإصدار مُزوّدًا بتقنية HART، حيث يُوفّر إمكانية اتصال HART مُدمجة بالإضافة إلى وظائف الإدخال التناظري القياسية. أما 1794-IE8 فهو وحدة إدخال تناظري قياسية بدون دعم HART.يتضمن إصدار HART مودم HART مدمج، على الرغم من أن جميع القنوات الثمانية تشترك في مودم واحد وتتواصل عبر الاستقصاء..
س2: هل يدعم جهاز 1794-IE8H تكوينات HART متعددة النقاط؟
A: لا. تعمل هذه الوحدة في وضع HART من نقطة إلى نقطة فقط، مع جهاز HART واحد لكل قناة إدخال. تحافظ كل قناة على إشارتها التناظرية 4-20 مللي أمبير مع دعمها للاتصال الرقمي HART.
س3: هل يمكنني استخدام أجهزة HART وأجهزة أخرى غير HART على نفس الوحدة؟
A: نعم. يعمل جهاز 1794-IE8H كوحدة إدخال تناظرية قياسية لأجهزة الإرسال التقليدية 4-20 مللي أمبير، مع توفير إمكانية اتصال HART للأجهزة الذكية على أي قناة أو جميع القنوات.يمكن تفعيل أو تعطيل اتصال HART بشكل فردي لكل قناة..
س4: ما هو أقصى طول للكابل بين الوحدة وأجهزة HART؟
A: يدعم كابل القياس القياسي ذو الزوج المجدول مسافات تصل إلى 3000 قدم (914 متراً) مع مواصفات سعة الكابل المناسبة، والتي عادةً ما تكون أقل من 65 بيكوفاراد/قدم. قد تتطلب المسافات الأطول أجهزة إعادة إرسال HART.
س5: ما هي قواعد التوصيل الطرفية المتوافقة مع 1794-IE8H؟
A: الوحدة متوافقة مع 1794-TB3G (مشبك لولبي) و 1794-TB3GS قواعد طرفية (مشبك زنبركي).
س6: هل يدعم جهاز 1794-IE8H خاصية التبديل السريع؟
A: يدعم جهاز 1794-IE8H الإدخال/الإزالة أثناء التشغيل عند تركيبه في نظام Flex I/O باستخدام محول اتصال متوافق وتكوين النظام بشكل صحيح. مع ذلك، يُرجى الرجوع دائمًا إلى الإرشادات الخاصة بالنظام قبل إجراء عملية الإدخال أثناء التشغيل.
س7: ما هو الحد الأقصى لمعدل تحديث اتصال HART؟
A: بما أن قنوات الوحدة الثمانية تشترك في مودم HART واحد، فإن جميع قنوات HART المُفعّلة تتواصل عبر الاستقصاء. عند تفعيل قنوات HART متعددة، سيزداد وقت تحديث بيانات HART الإجمالي بشكل متناسب..
الموديلات الموصى بها والمنتجات ذات الصلة
يُعدّ جهاز 1794-IE8H جزءًا من عائلة وحدات الإدخال/الإخراج التناظرية Flex I/O HART. فيما يلي نماذج رئيسية ذات صلة:
