مواصفات المنتج

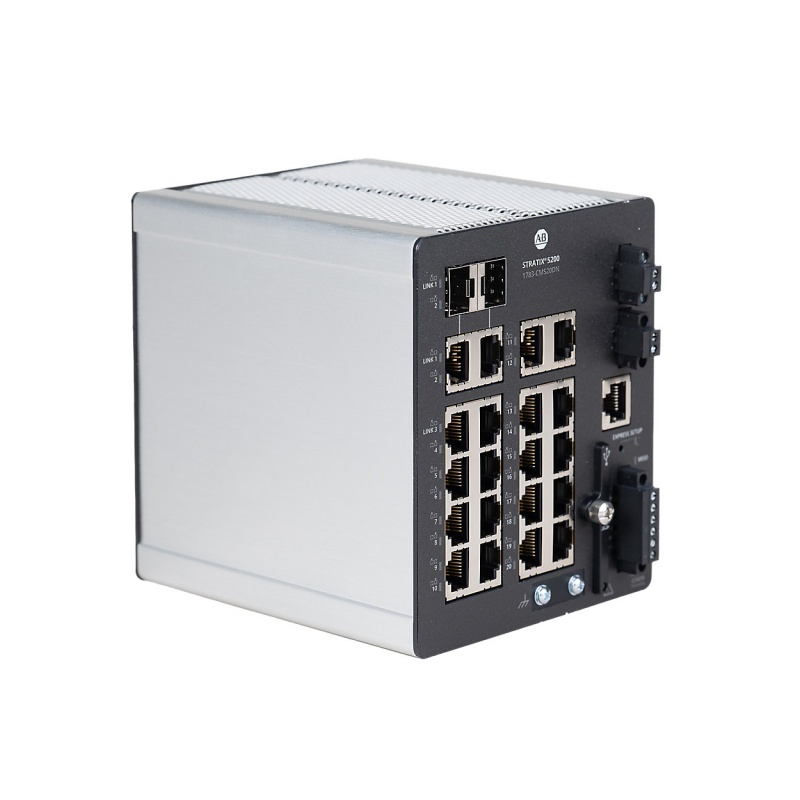

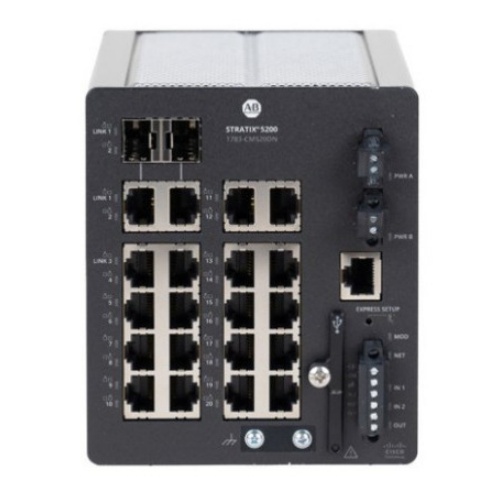

مفتاح ألين برادلي 1783-CMS20DB
معلومات عنا
شركة سوان إلكتريك هي مورد لقطع غيار الأتمتة الصناعية، مقرها في الصين. نحن متخصصون في وحدات التحكم المنطقية القابلة للبرمجة (PLC) ووحدات الإدخال/الإخراج التناظرية.
وحدة، مزود طاقة، لوحة شاشة لمس HMI، قطعة غيار متوقفة، كابل معالج وحدة المعالجة المركزية، محرك سيرفو، عاكس، وحدة طرفية أساسية، اتصال
وحدة، وحدة تبديل، لوحة تحكم. في الوقت نفسه، أقمنا علاقات تعاون وثيقة مع العديد من مصنعي وحدات التحكم المنطقية القابلة للبرمجة (PLC) وأنظمة التحكم الموزعة (DCS).
مقدمو خدمات الصيانة.
ميزة
أداء عالي: تم تصميم وحدات Allen Bradley بتقنية وتصميم متقدمين لضمان الأداء العالي والاستقرار.
الموثوقية: تخضع وحدات Allen Bradley لاختبارات صارمة ويتم اعتمادها لضمان موثوقية ومتانة فائقة.
المرونة: تتوفر مجموعة متنوعة من أنواع ومواصفات الوحدات، والتي يمكن اختيارها وتكوينها وفقًا للاحتياجات الفعلية.
سهولة الصيانة: تم توفير وظيفة التوصيل بالطاقة (RIUP) لتسهيل صيانة واستبدال الوحدات.
الأمان: يتم دعم وظائف الربط والتوجيه الآمنة CIP، مما يوفر حلولاً ذات سلامة وظيفية تصل إلى SIL 3.
الميزات الرئيسية
المواصفات الفنية
عام
تكوين المنفذ
كهربائي
المواد الفيزيائية والبيئية
الفوائد الرئيسية
التطبيقات
يُعد جهاز 1783-CMS20DB مثاليًا لتطبيقات الشبكات الصناعية التي تتطلب اتصال إيثرنت موثوق وآمن:
أتمتة المصانعتوصيل وحدات التحكم المنطقية القابلة للبرمجة (PLCs) والمحركات وواجهات المستخدم الرسومية (HMIs) وأجهزة الإدخال/الإخراج على خطوط الإنتاج
الصناعات التحويلية: الصناعات الكيميائية والصيدلانية والغذائية والمشروبات
مناولة الموادأنظمة النقل، ومعدات الفرز، والمستودعات الآلية
صناعة الآلاتشبكات التحكم لآلات التعبئة والتغليف والطباعة والنسيج
بنية تحتيةمحطات معالجة المياه/مياه الصرف الصحي ومرافق توليد الطاقة
المناطق الخطرةمعتمد للاستخدام في البيئات القابلة للانفجار مع توفير الحماية المناسبة
طوبولوجيات الحلقاتشبكات DLR التي تتطلب استعادة سريعة للأعطال
ملاحظات هامة
المنتج اللاحقيُعدّ 1783-CMS20DB الترقية الرسمية البديلة للطراز المتوقف إنتاجه. 1783-BMS20CL (ستراتيكس 5700) .
البرامج الثابتةيشير الحرف "B" في رقم القطعة إلى البرنامج الثابت الأساسي أ. برنامج ثابت كامل يتوفر الإصدار (1783-CMS20DP) أيضًا بميزات إضافية .
قدرة DLRيدعم هذا النظام تقنية الحلقة على مستوى الجهاز، مما يتيح استعادة الأعطال في غضون أجزاء من الثانية لشبكات التحكم الحرجة. .
استخدام المناطق الخطرةيتطلب التركيب في علبة معتمدة بتصنيف IP54 كحد أدنى، ولا يجوز فتحها إلا باستخدام الأدوات. .
الحماية الخارجيةيجب توفير الحماية من التيارات العابرة خارجياً، على ألا تتجاوز 140% من ذروة الجهد المقنن. .
التعليمات
س1: ما الفرق بين 1783-CMS20DB و 1783-CMS20DP؟
A: يكمن الاختلاف في البرامج الثابتة. 1783-CMS20DB يشمل البرنامج الثابت الأساسي، بينما 1783-CMS20DP يشمل برنامج ثابت كاملوالذي يوفر ميزات متقدمة إضافية .
س2: ما هو تكوين المنفذ الخاص بـ 1783-CMS20DB؟
A: ميزات المفتاح 18 منفذ نحاسي RJ45 بسرعة 10/100 ميجابت في الثانية و منفذان جيجابت كومبو (كل منها قابل للتكوين كـ RJ45 نحاسي أو ألياف SFP) .
س3: هل يدعم جهاز 1783-CMS20DB تقنية DLR؟
A: نعم، يدعم المفتاح حلقة مستوى الجهاز (DLR) لاستعادة أعطال الشبكة على مستوى أجزاء من الثانية .
س4: ما هو نطاق درجة حرارة التشغيل؟
A: يعمل المفتاح من من -40 درجة مئوية إلى +60 درجة مئويةمما يجعله مناسبًا للبيئات الصناعية القاسية .
س5: هل لا يزال نظام 1783-CMS20DB قيد الإنتاج؟
A: نعم، المنتج متوفر حالياً نشيط وبدعم كامل من شركة روكويل أوتوميشن .
س6: ما هو مصدر الطاقة المطلوب؟
A: يستخدم المفتاح مدخلان طاقة احتياطيان بجهد 12-48 فولت تيار مستمر باستهلاك أقصى يبلغ حوالي 36.7 واط .
س7: هل يحل هذا المفتاح محل طراز أقدم؟
A: نعم، يُعدّ 1783-CMS20DB البديل الرسمي لـ 1783-BMS20CL (ستراتيكس 5700) .
س8: هل يمكن استخدام هذا المفتاح في المواقع الخطرة؟
A: نعم، لديه Ex ec nC IIC T4 Gc تصنيف الحماية من الانفجار. ومع ذلك، يجب تركيبه في غلاف معتمد يفي بمعيار IP54 أو أعلى. .
