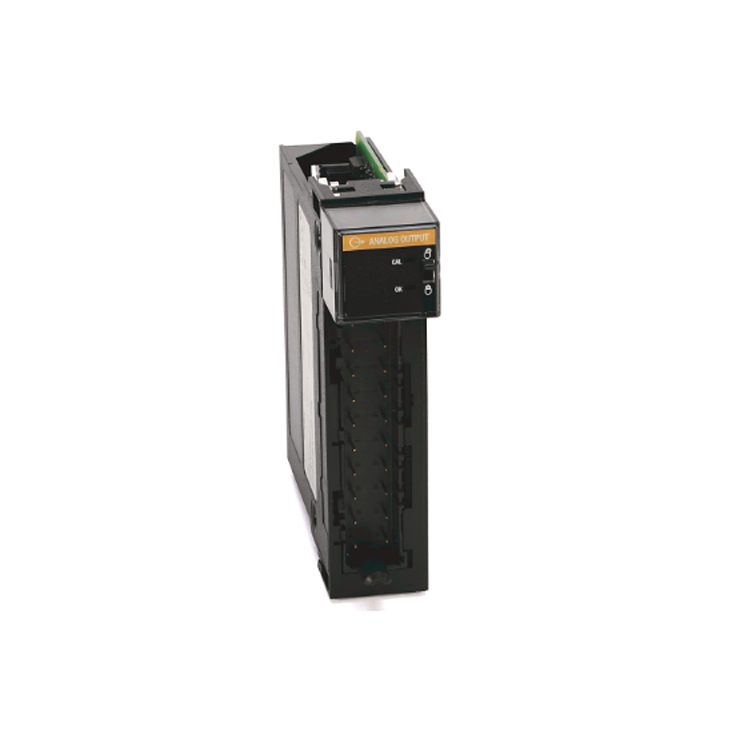

وحدة الإخراج التناظري Allen-Bradley 1756-OF8 ControlLogix

وصف المنتج

وحدة إخراج تناظرية من نوع Allen-Bradley 1756-OF8 ControlLogix، تيار/جهد، 8 نقاط

الميزات والمزايا الأساسية

• تكوين مرن لتطبيقات متنوعةالميزة الأبرز في هذه الوحدة هي إمكانية ضبطها لكل قناة على حدة، سواءً الجهد (±10.4 فولت) أو التيار (0-21 مللي أمبير) يُمكّن هذا وحدةً واحدةً من دعم أجهزة ميدانية متنوعة والتكيف مع احتياجات التطبيقات المتغيرة. وتوفر دقة 15 بت تحكمًا دقيقًا للحصول على خرج تناظري دقيق. .

• حماية وتشخيص قويانتم تصميم الطراز 1756-OF8 لضمان الموثوقية، ويتميز بـ الكشف عن الدائرة المفتوحة بالنسبة للمخرجات الحالية و الحماية من قصر الدائرة يحد إلكترونياً من التيار لمنع التلف توفر مصابيح LED التشخيصية وبتات الحالة التي يمكن الوصول إليها عبر البرامج إمكانية استكشاف الأخطاء وإصلاحها بسرعة فيما يتعلق بحالة الوحدة والقناة .

• تكامل سلس مع ControlLogixباعتبارها وحدة أصلية من سلسلة 1756، فإنها تتكامل مباشرة مع هيكل ControlLogix، وتدعم تكوينات الإدخال/الإخراج المحلية والموزعة عبر شبكات ControlNet أو EtherNet/IP يمكن تمثيل البيانات بتنسيق عدد صحيح أو تنسيق الفاصلة العائمة IEEE 32 بت لتوفير مرونة في استخدام علامات التحكم. .

التطبيقات النموذجية

يُستخدم جهاز 1756-OF8 على نطاق واسع في تطبيقات الأتمتة الصناعية التي تتطلب تحكمًا دقيقًا في خرج الإشارة التناظرية، بما في ذلك:

• التحكم في العمليات: تشغيل محولات التيار إلى الضغط (I/P) لأجهزة تحديد موضع الصمامات، والتحكم في التدفق، وتنظيم الضغط.

• التحكم الآلي: التحكم في محركات التردد المتغير (VFDs) للتحكم في السرعة وعزم الدوران في السيور الناقلة والخلاطات ومعدات مناولة المواد.

• الاختبار والقياستوليد إشارات مرجعية لأغراض المعايرة أو المحاكاة.

التعبئة والتوصيل

حرصاً منا على توفير تكاليف الشحن وتقليل ميزانيتكم، اخترنا تغليفاً صديقاً للبيئة. نستخدم ألواحاً من الفوم بسماكة 3 سم لملء جميع جوانب الصندوق من الداخل لحماية القطع، ثم نستخدم الكرتون لتعبئة القطع، ولكن إذا كانت ثقيلة جداً، فسنقوم بتخصيص صندوق خشبي لها.شروط الشحندي إتش إل، فيديكس، تي إن تي، إي إم إس، يو بي إس.

الأسئلة الشائعة (FAQ)

س1: ما هو دقة 1756-OF8؟

A: توفر الوحدة دقة 15 بت في نطاقي خرج الجهد والتيار، مما يتيح تحكمًا تناظريًا دقيقًا. بالنسبة لنطاق التيار من 0 إلى 21 مللي أمبير، تُترجم هذه الدقة إلى 650 نانو أمبير لكل بت، أما بالنسبة لنطاق الجهد ±10.4 فولت، فتبلغ الدقة حوالي 320 ميكرو فولت لكل بت..

س2: ما هي متطلبات الطاقة وتبديدها؟

A: يستهلك الموديول 140 مللي أمبير من مصدر تغذية اللوحة الخلفية 5 فولت و210 مللي أمبير من مصدر تغذية اللوحة الخلفية 24 فولت. يبلغ الحد الأقصى لتبديد الطاقة 4.9 واط عند 60 درجة مئوية..

س3: ما هي متطلبات الحمل لمخرجات التيار مقابل الجهد؟

A: هذه نقطة لبس شائعة. بالنسبة لـ 4-20 مللي أمبير حاضِر يمكن للوحدة، من خلال المخرجات، تشغيل الأحمال مباشرة من من 0 أوم إلى 750 أوم ويوفر الطاقة اللازمة للدائرة داخليًا، لذلك لا حاجة إلى مصدر طاقة خارجي بجهد 24 فولت. ل الجهد االكهربى مخرجات (±10 فولت)، الحد الأدنى لمتطلبات الحمل هو 2 كيلو أوم.

س4: لماذا تظهر وحدة 1756-OF8 الخاصة بي ضوء LED أحمر ثابت يشير إلى "موافق"؟

A: يشير ضوء مؤشر LED الأحمر الثابت إلى وجود عطل كبير. جرب هذه الخطوات:

1. تحقق من رمز الخطأفي برنامج Studio 5000، انقر بزر الماوس الأيمن على الوحدة النمطية في شجرة الإدخال/الإخراج، وحدد خصائص، ثم اعرض علامة تبويب معلومات الوحدة النمطية..
