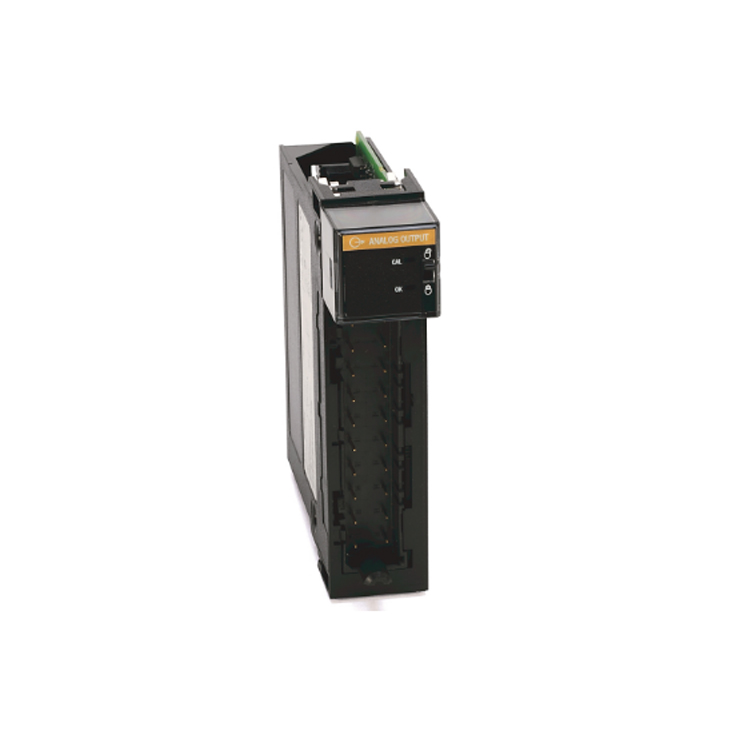

ال ألين برادلي 1756-OF4 وحدة إخراج تناظرية رباعية القنوات لمنصة ControlLogix. تتمثل وظيفتها الأساسية في تحويل إشارات التحكم الرقمية من وحدة التحكم إلى إشارات جهد أو تيار تناظرية عالية الدقة لتشغيل أجهزة الحقل المُعدِّلة مثل المشغلات والصمامات ومحركات التردد المتغير. وهي منتج فعال ذو تطبيقات واسعة في مجال الأتمتة الصناعية.
رقم الصنف :
1756-OF4الطلب (الحد الأدنى للكمية) :
1قسط :
EXWمنشأ المنتج :
USAميناء الشحن :
Wuhan, Hubei, Chinaمهلة :
3-5 daysوزن :
0.5kgوصف المنتج
وحدة الإخراج التناظري Allen-Bradley 1756-OF4 ControlLogix، تيار/جهد، 4 نقاط (20 طرفًا). عدد المخارج: 4 مخارج للجهد أو التيار؛ الدقة: 15 بت؛ غلاف طرفي قابل للإزالة: 1756-TBNH أو 1756-TBSH. تدعم وحدة 1756-OF4 التنبيهات المدمجة للبيانات، والتحويل إلى وحدات هندسية، وأخذ عينات القناة في الوقت الحقيقي، وتنسيقات بيانات IEEE ذات الفاصلة العائمة 32 بت أو الأعداد الصحيحة 16 بت.
| رقم الموديل | 1756-OF4 |
| مكان المنشأ | الولايات المتحدة الأمريكية |
| الأبعاد/وزن | 0.5 كجم |
| حالة | جديد وأصلي |
| ضمان | سنة واحدة |
| شروط الشحن | دي إتش إل، فيديكس، تي إن تي، إي إم إس، يو بي إس |
| قسط | تي تي / ويسترن يونيون |
| موعد التسليم | 3-5 أيام |
| خدمة | خدمة متاحة على مدار 24 ساعة |
المعايير الرئيسية
| غرض | المواصفات / الميزات |
|---|---|
| عدد المخرجات | 4 قنوات |
| أنواع إشارات الخرج | قابل للضبط: جهد تيار مستمر ±10.4 فولت، تيار 0-21 مللي أمبير |
| دقة | 15 بت |
| منصة النظام | هيكل Allen-Bradley ControlLogix 1756 |
| فترة التحديث | 6 مللي ثانية (وضع الأعداد الصحيحة)؛ 10 مللي ثانية (وضع الأعداد العشرية) |
| سحب التيار من اللوحة الخلفية | 150 مللي أمبير عند 5.1 فولت تيار مستمر؛ 120 مللي أمبير عند 24 فولت تيار مستمر |
| تبديد الطاقة (الحد الأقصى) | 4.9 واط عند 60 درجة مئوية |
| وحدات RTB المتوافقة | 1756-TBNH (مشبك لولبي) أو 1756-TBSH (مشبك زنبركي)، 20 دبوسًا |
| درجة حرارة التشغيل | 0-60 درجة مئوية (32-140 درجة فهرنهايت) |
| الأبعاد (العرض × الارتفاع × العمق) | 38.1 مم × 300 مم × 111.25 مم |
| وزن | الوزن التقريبي: 0.45 كجم (1.00 رطل) |
مخارج جهد وتيار قابلة للضبطالميزة الأبرز في هذه الوحدة هي إمكانية ضبطها لكل قناة على حدة، سواءً الجهد (±10.4 فولت) أو التيار (0-21 مللي أمبير)مما يوفر المرونة لدعم مختلف الأجهزة الميدانية .
التحكم في الإشارات عالية الدقة: مع دقة 15 بت توفر الوحدة، عبر نطاقات إخراجها (320 ميكروفولت/بت للجهد، و650 نانو أمبير/بت للتيار)، تحكمًا تناظريًا دقيقًا للتطبيقات الصعبة .
التشخيصات المدمجة ومؤشرات الحالةتوفر الوحدة مؤشرات الحالة مثل حالة الوحدة وفي وضع المعايرةمما يتيح سرعة استكشاف الأعطال وإصلاحها وصيانتها .
تكامل سلس مع ControlLogixباعتبارها وحدة نمطية أصلية من سلسلة 1756، يتم تثبيتها مباشرة في هيكل ControlLogix. وهي تدعم تنسيقات بيانات متعددة، بما في ذلك أوضاع الفاصلة العائمة والأعداد الصحيحة، من أجل تكامل مرن. .
يُستخدم جهاز 1756-OF4 على نطاق واسع للتحكم الدقيق في خرج الإشارة التناظرية في مختلف الصناعات، بما في ذلك:
التحكم في العملياتتشغيل محولات التيار إلى الضغط (I/P) لأجهزة تحديد موضع الصمامات، والتحكم في التدفق، وتنظيم الضغط .
التحكم الآلي: التحكم في محركات التردد المتغير (VFDs) للتحكم في السرعة وعزم الدوران في السيور الناقلة والخلاطات ومعدات مناولة المواد.
إعادة إرسال البياناتتوفير إشارات لأجهزة التسجيل والمؤشرات ومسجلات البيانات .
عزل: هنالك لا يوجد عزل كهربائي بين القنواتالوحدة أحادية الطرف .
حالة دورة الحياةهذا المنتج مدرج على أنه نشيط من شركة روكويل أوتوميشن، مع فترة انتظار تقديرية تبلغ حوالي 5 أيام
