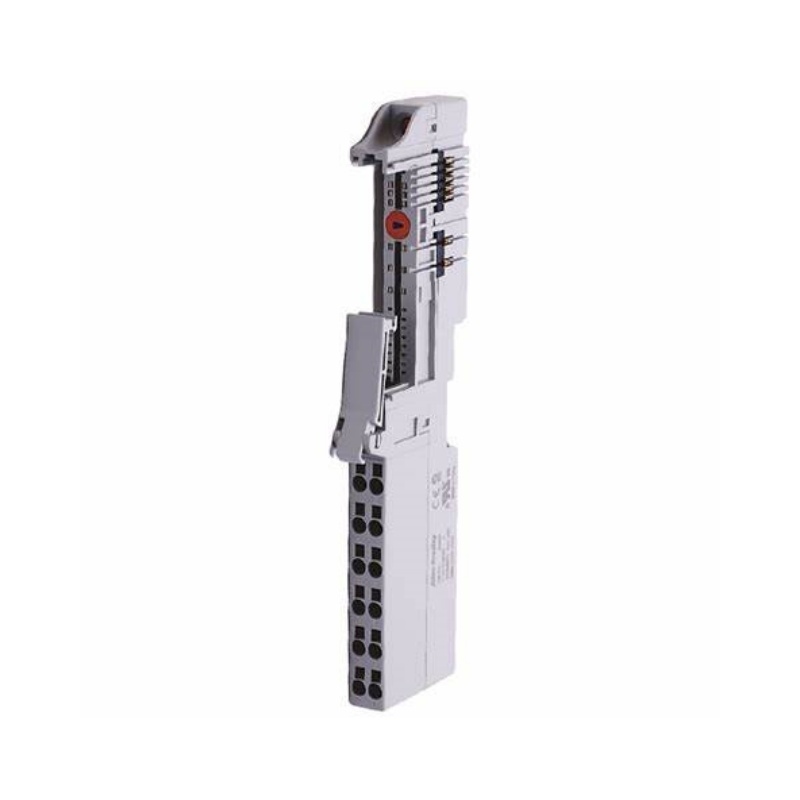

قاعدة طرفية الإدخال/الإخراج Allen Bradley 1734-TOP3S POINT

مواصفات المنتج

ألين برادلي 1734-TOP3S

اسم العلامة التجارية:ألين برادلي

اسم المنتج:1734-TOP3S

مكان المنشأ: الولايات المتحدة الأمريكية

الضمان: سنة واحدة

معلومات عنا

شركة سوان إلكتريك هي مورد لقطع غيار الأتمتة الصناعية، مقرها في الصين. نحن متخصصون في وحدات التحكم المنطقية القابلة للبرمجة (PLC) ووحدات الإدخال/الإخراج التناظرية.

وحدة، مزود طاقة، لوحة شاشة لمس HMI، قطعة غيار متوقفة، كابل معالج وحدة المعالجة المركزية، محرك سيرفو، عاكس، وحدة طرفية أساسية، اتصال

وحدة، وحدة تبديل، لوحة تحكم. في الوقت نفسه، أقمنا علاقات تعاون وثيقة مع العديد من مصنعي وحدات التحكم المنطقية القابلة للبرمجة (PLC) وأنظمة التحكم الموزعة (DCS).

مقدمو خدمات الصيانة.

المعايير والميزات الرئيسية

الميزات والمزايا الأساسية

• تصميم مشبك زنبركي عالي الكثافة ذو 12 طرفًاالميزة الأبرز في هذه الوحدة هي تصميم مشبك زنبركي ذو 12 طرفًا مما يوفر نقاط اتصال أكثر من القاعدة القياسية ذات 8 أطراف يُمكّن مشبك الزنبرك من توصيل الأسلاك بسرعة وأمان ومقاومة للاهتزاز دون الحاجة إلى أدوات خاصة. .

• إمكانية التبديل السريع (RIUP)تدعم القاعدة الطرفية الإزالة والإدخال تحت الضغط (RIUP)مما يسمح باستبدال الوحدات أثناء تشغيل النظام دون التأثير على أسلاك التوصيل الميدانية . مهملا تقم بإزالة أو استبدال قاعدة الطرفية نفسها أثناء توصيل الطاقة، لأن ذلك يقطع اتصال اللوحة الخلفية. .

• نظام مفاتيح ميكانيكي لمنع الأخطاءتتميز قاعدة الطرفية بمفاتيح ميكانيكية برتقالية اللون لمنع تركيب وحدة الإدخال/الإخراج بشكل غير صحيح. ، لحماية النظام من أخطاء التوصيل.

• تكامل سلس للنظامباعتبارها جزءًا من عائلة POINT I/O، فهي تتكامل مع برنامج Studio 5000 Logix Designer عبر ملفات تعريف إضافية، وتدعم أنواع الإدخال/الإخراج المختلطة في نظام واحد، وتتميز بتشخيصات شاملة. وحدات الإدخال/الإخراج مؤمنة بواسطة آلية تثبيت بنقرة واحدة .

التطبيقات النموذجية

يُعدّ جهاز 1734-TOP3S مكونًا أساسيًا لبناء محطات الإدخال/الإخراج النقطية ذات كثافة قنوات أعلى، بما في ذلك:

• التحكم الآلي عالي الكثافة: توصيل المزيد من نقاط الإدخال/الإخراج لآلات التعبئة والتغليف والوسم والتجميع.

• أنظمة التحكم الموزعة: توصيل أجهزة الاستشعار والمشغلات في أنظمة النقل ومعدات الفرز.

• المنشآت ذات المساحة المحدودة: يعمل عرض 12 مم و 12 نقطة إنهاء على تحسين كل من مساحة اللوحة وسعة الاتصال.

الأسئلة الشائعة (FAQ)

س1: ما الفرق بين 1734-TOPS و 1734-TOP3S؟

A: ال 1734-TOPS يوفر 8 أطراف توصيل بمشابك زنبركية بينما 1734-TOP3S يوفر 12 طرف توصيل بمشابك زنبركية لتوصيلات الأسلاك ذات الكثافة العالية .

س2: ما هو حجم السلك الذي يدعمه مشبك الزنبرك؟

A: يدعم هذا الجهاز أسلاك النحاس الصلبة أو المجدولة من من 0.25 إلى 2.5 مم² (من 22 إلى 14 AWG) .

س3: هل جهاز 1734-TOP3S متوافق مع جميع وحدات الإدخال/الإخراج POINT؟

A: وهو متوافق مع معظم وحدات الإدخال/الإخراج من نوع 1734 POINT، بما في ذلك الوحدات الرقمية والتناظرية والوحدات المتخصصة. يمنع نظام التثبيت الميكانيكي تركيب الوحدات غير المتوافقة .

س4: هل يمكنني استبدال وحدة الإدخال/الإخراج أثناء تشغيل قاعدة الطرفية هذه؟

A: نعم، الوحدة تدعم ارقد بسلام لاستبدال الوحدات أثناء تشغيل النظام ومع ذلك، فإن يجب عدم إزالة قاعدة الطرفية نفسها أثناء تشغيل الطاقةلأن هذا يعطل اللوحة الخلفية .

س5: ما هو نطاق درجة حرارة التشغيل؟

A: تعمل الوحدة ضمن -20…55 درجة مئوية (-4…131 درجة فهرنهايت) .

س6: ما هو الحد الأقصى للجهد والتيار المقنن؟

A: تم تصنيفه لـ 300 فولت تيار متردد/مستمر و تيار طرفي أقصى 8 أمبير .

س7: هل لا يزال طراز 1734-TOP3S قيد الإنتاج؟

A: نعم، إنه مدرج كـ نشيط منتج من شركة روكويل أوتوميشن .

الموديلات الموصى بها والمنتجات ذات الصلة

يُعدّ جهاز 1734-TOP3S جزءًا من عائلة قواعد طرفيات الإدخال/الإخراج POINT. فيما يلي نماذج رئيسية ذات صلة:

اختيار النموذج المناسب

• لـ 12 وصلة مقاومة للاهتزاز: ال 1734-TOP3S يوصى به للتطبيقات التي تتطلب كثافة قنوات أعلى مع موثوقية مشبك الزنبرك.

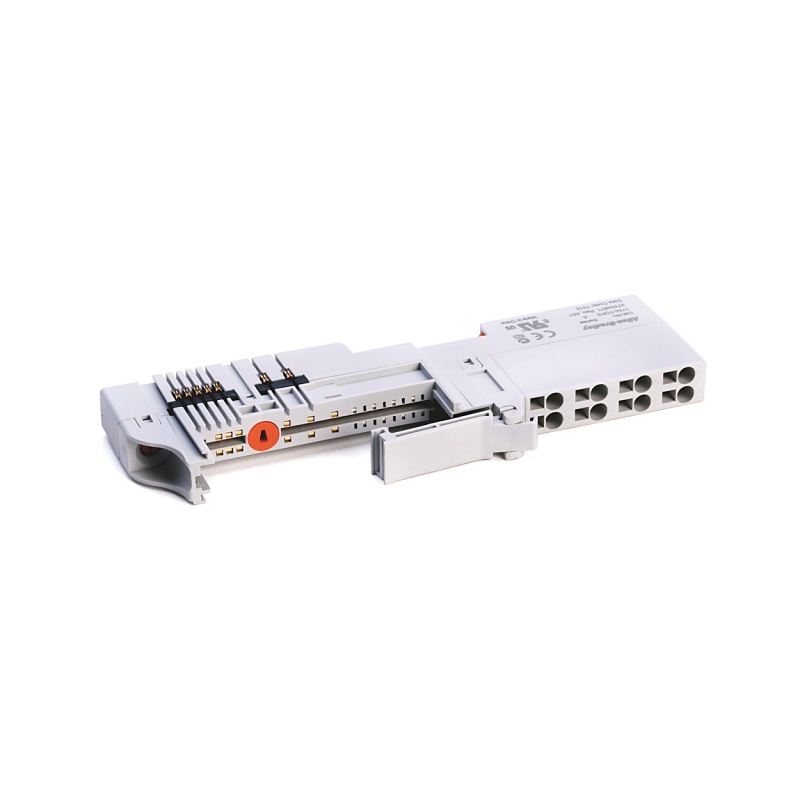

• لثمانية اتصالات: ال 1734-TOPS يوفر سهولة استخدام مشبك زنبركي مع عدد أقل من الأطراف .

• لسهولة إزالة الأسلاك: ال 1734-TB3S تتيح القاعدة المكونة من قطعتين فصل الأسلاك دون إزالة قاعدة التثبيت.
