Allen Bradley 100-C60*00 IEC Rated Contactor, 3-pole, 60A AC-3, Motor Control Contactor, Rockwell Automation Spare Parts

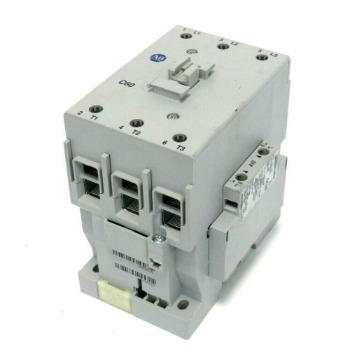

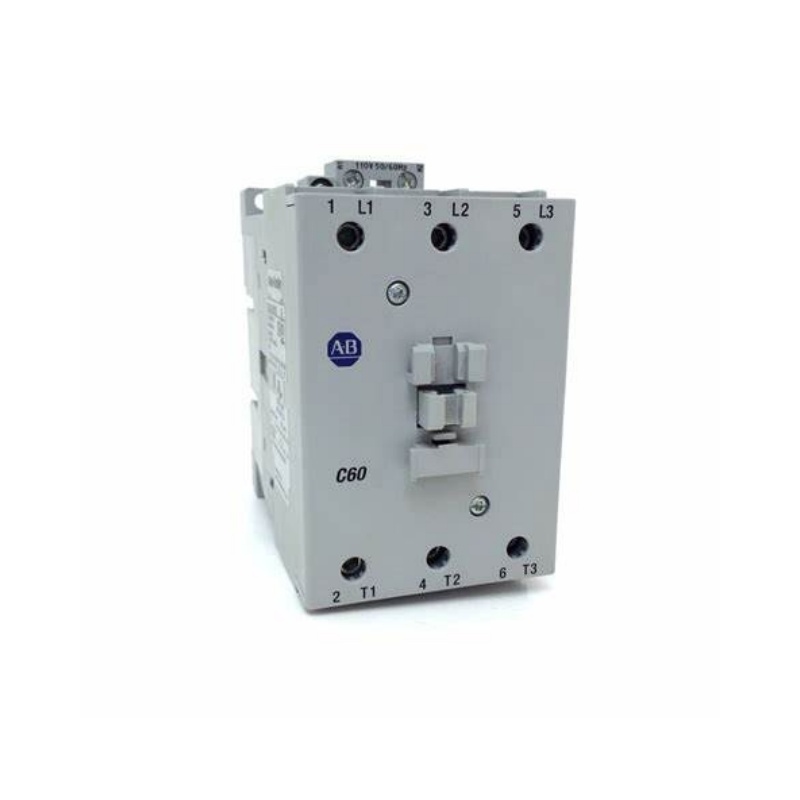

موصل Allen-Bradley 100-C60*00 مصنف وفقًا لمعايير اللجنة الكهروتقنية الدولية

ال ألين برادلي 100-C60*00 هو موصل ثلاثي الأقطاب مصنف وفقًا لمعايير اللجنة الكهروتقنية الدولية (IEC) من شركة روكويل أوتوميشن. سلسلة النشرة 100-C صُمم هذا الموصل الصغير للتحكم في المحركات والأحمال الأخرى في تطبيقات الأتمتة الصناعية، وهو يجمع بين قوة التبديل العالية والتصميم الموفر للمساحة..

يشير رمز "C60" إلى تصنيف التيار 60 أمبير AC-3 و قدرة تحويل تبلغ 32 كيلوواط عند 400 فولتمما يجعله مناسبًا للتحكم في المحركات متوسطة الحجم التي تصل قدرتها إلى 40 حصانًا عند 460 فولت تشير علامة النجمة (*) في رقم الطراز إلى متغير جهد الملف، مع توفر خيارات لكل من جهد التحكم AC و DC.

  • رقم الصنف :

    100-C60*00

  • الطلب (الحد الأدنى للكمية) :

    1

  • قسط :

    EXW

  • منشأ المنتج :

    Switzerland

  • ميناء الشحن :

    Wuhan, Hubei, China

  • مهلة :

    3-5 days

  • وزن :

    0.5kg

  • مواصفات المنتج

    موصل Allen-Bradley 100-C60*00 مصنف وفقًا لمعايير اللجنة الكهروتقنية الدولية

    موصلات IEC 60A ثلاثية الأقطاب للتحكم في المحركات





    الميزات والفوائد الرئيسية

    • تصنيف IEC 60A (AC-3): مصمم لتحمل تيار مستمر 60 أمبير في ظروف التشغيل AC-3، وهو مناسب لبدء وإيقاف المحركات ذات تيارات البدء العالية.

    • تصنيف 100 أمبير تيار متردد-1: يدعم 100 أمبير للأحمال غير الحثية أو الحثية بشكل طفيف (المقاومة).

    • قدرة المحرك 32 كيلوواط: قادر على تشغيل محركات تصل قدرتها إلى 32 كيلوواط بجهد 400 فولت تيار متردد - 3

    • 3 جهات اتصال رئيسية مفتوحة عادةً: تكوين قياسي ثلاثي الأقطاب للتحكم في المحركات ثلاثية الأطوار

    • حماية مدمجة ضد ارتفاع التيار الكهربائي: تتضمن نماذج ملفات التيار المستمر خاصية مدمجة لكبح التيار الزائد لإطالة عمر التلامس

    • حماية بصمات الأصابع بتقنية IP2X: تصميم آمن للمس لضمان سلامة المشغل وحماية الجهاز

    • تركيب على سكة DIN: متوافق مع قضبان التثبيت DIN مقاس 35 مم لتركيب سريع وبدون أدوات

    • نهايات الملفات القابلة للعكس: يمكن إنهاء الملف إما على جانب الخط أو جانب الحمل، مما يوفر خيارات توصيل مرنة

    • الملحقات الشائعة: تتشارك جميع أحجام 100-C في نقاط التلامس المساعدة ووحدات التوقيت ووحدات التحكم المشتركة

    • متوافق مع توجيهات RoHS: مصنوع من مواد صديقة للبيئة

    المواصفات الفنية



    فئةمواصفة
    الشركة المصنعةألين برادلي (روكويل أوتوميشن)
    مسلسلالنشرة 100-ج IEC
    تيار التشغيل المقنن (AC-3، 400 فولت)60A
    تيار التشغيل المقنن (AC-1، 400 فولت)100 أمبير
    قدرة التشغيل المقدرة (AC-3، 400 فولت)32 كيلوواط
    تكوين جهات الاتصال3NO (3 جهات اتصال رئيسية مفتوحة عادةً)
    خيارات جهد الملف24 فولت تيار مستمر، 110 فولت تيار متردد، 230 فولت تيار متردد، إلخ. (يختلف حسب اللاحقة)
    تصنيف جهد التلامسحتى 690 فولت تيار متردد
    القدرة الحصانية (ثلاثية الطور، 460 فولت)40 حصان
    القدرة الحصانية (ثلاثية الطور، 230 فولت)20 حصان
    نوع الطرفيةوصلة لولبية
    التركيبتركيب على سكة DIN مقاس 35 مم أو لوحة
    الأبعاد (العرض × الارتفاع × العمق)الأبعاد التقريبية: 72 × 122 × 117 مم
    درجة حرارة التشغيلمن -25 درجة مئوية إلى +60 درجة مئوية
    جهات اتصال مساعدة0 NO / 0 NC (الطراز الأساسي)
    الشهاداتIEC 60947، UL508، CSA22.2، CE
    بلد المنشأسويسرا

    فك تشفير رقم القطعة

    تمثل عائلة منتجات "100-C60*00" الطراز الأساسي. وتشير الأحرف اللاحقة الإضافية إلى جهد الملف:



    لاحقةجهد الملف
    C60D*0024 فولت تيار مستمر (على سبيل المثال، 100-C60DJ00)
    C60KF00230 فولت تيار متردد 50/60 هرتز
    C60UT00240 فولت 50 هرتز / 277 فولت 60 هرتز
    C60DQ1012 فولت تيار مستمر (مع منفذ مساعد واحد مفتوح عادةً)

    يشير اللاحق "00" إلى لا توجد جهات اتصال مساعدة مدمجة (0 NO / 0 NC) يمكن إضافة كتل التلامس المساعدة بشكل منفصل عن طريق التركيب الأمامي أو الجانبي.

    المكونات الرئيسية



    عنصروظيفة
    ملفيتم تنشيطها بواسطة جهد تحكم لإغلاق نقاط التلامس الرئيسية مغناطيسيًا
    جهات الاتصال الرئيسية (3NO)مفتاح ثلاثي الأقطاب لدوائر محركات التيار المتردد ثلاثية الأطوار
    جهات اتصال مساعدةجهات اتصال إضافية اختيارية لتقديم ملاحظات الحالة أو للتشابك
    كبح ارتفاع التيارمدمج في موديلات ملفات التيار المستمر؛ يحمي من ارتفاعات الجهد

    التطبيقات

    يُستخدم الموصل 100-C60*00 على نطاق واسع في تطبيقات الأتمتة الصناعية:



    صناعةطلب
    تصنيعتشغيل/إيقاف محركات السيور الناقلة والمضخات والمراوح والضواغط
    نظام التدفئة والتهوية وتكييف الهواءالتحكم في محركات مراوح وضاغطات أنظمة التدفئة والتهوية وتكييف الهواء الكبيرة
    مناولة الموادأدوات التحكم في محركات الرافعات والرافعات الشوكية والناقلات
    أدوات الآلاتالتحكم في محرك المغزل والمعدات المساعدة
    المياه / مياه الصرف الصحيضوابط محركات محطات الضخ

    حالات الاستخدام النموذجية:



    • بدء تشغيل المحرك عبر الإنترنت (DOL)

    • عكس اتجاه المحرك (باستخدام مجموعتين من الموصلات)

    • تبديل المحولات

    • التحكم في الإضاءة والأحمال المقاومة الأخرى
