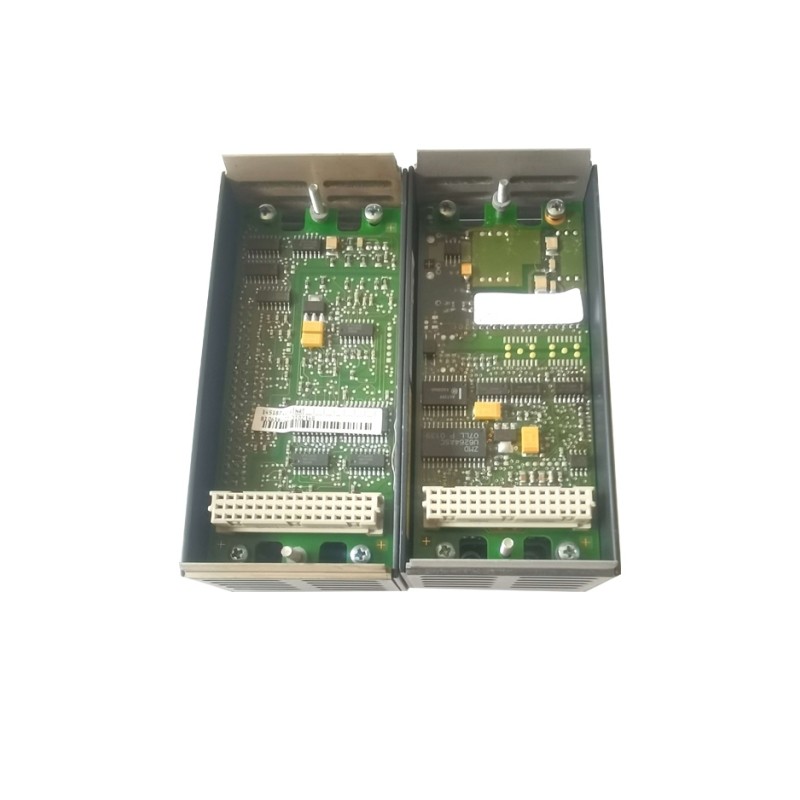

ال Bachmann AI204/4 (00010693-00) وحدة إدخال تناظرية عالية الدقة من نظام التحكم Bachmann M1. تتمثل وظيفتها الأساسية في تحويل ما يصل إلى أربع إشارات جهد تفاضلية ±10 فولت من أجهزة الاستشعار الميدانية إلى قيم رقمية عالية الدقة 16 بت لمعالجتها بواسطة وحدة التحكم. بفضل دقتها الاستثنائية التي تبلغ ±0.005% ومعايرة درجة الحرارة المدمجة، صُممت هذه الوحدة لتطبيقات القياس الصناعية الدقيقة.
رقم الصنف :
AI204/4 00010693-00الطلب (الحد الأدنى للكمية) :
1قسط :
T/Tمنشأ المنتج :
Germanyميناء الشحن :
Wuhan, Hubei, Chinaمهلة :
3-5 daysوزن :
1.5kgملخص
AI204/4 00010693-00 باخمان
الميزات الرئيسية
| غرض | المواصفات / الميزات |
|---|---|
| عدد القنوات | 4 مدخلات تناظرية تفاضلية |
| إشارة الإدخال | ±10 فولت تيار مستمر |
| دقة | 16 بت (1 LSB = 305 ميكروفولت) |
| منصة النظام | نظام التحكم Bachmann M1 |
| دقة | ±1 ملي فولت (±0.005%) على مدى نطاق درجة الحرارة الكامل |
| وقت العينة | ابتداءً من 20 ميكروثانية (قابلة للتحديد: 20/160/320/640 ميكروثانية) |
| مقاومة الدخل | >33 كيلو أوم |
| العزل الجلفاني | 500 فولت (بين القنوات ومن النظام) |
| درجة حرارة التشغيل | من -30 درجة مئوية إلى +60 درجة مئوية |
| درجة حرارة التخزين | من -40 درجة مئوية إلى +85 درجة مئوية |
| الموافقات | CE، cULus، CCC؛ البحرية (DNV، LR، ABS، BV) |
| رقم القطعة | 00010693-00 |
| وزن | حوالي 0.1 كجم (يختلف المصدر) |
أعلى دقة مع معايرة درجة الحرارةالميزة الأبرز في هذه الوحدة هي دقة استثنائية تبلغ ±0.005%، ويتم الحفاظ عليها عبر نطاق درجة حرارة التشغيل بالكامل. ويتحقق ذلك من خلال معايرة درجة الحرارة المتكاملةمما يجعل جهاز AI204/4 مثاليًا لتطبيقات القياس الأكثر تطلبًا في العمليات الصناعية .
جمع البيانات بسرعة ومرونة فائقتين: مع حد أدنى لوقت أخذ العينات يبلغ 20 ميكروثانيةتتيح هذه الوحدة الحصول على بيانات عالية السرعة للعمليات الديناميكية. ويمكن ضبط وقت أخذ العينات ومرشح الإدخال (0.33 كيلوهرتز / 4 كيلوهرتز) تم تكوينه بواسطة برنامجمما يوفر مرونة لتحقيق التوازن بين السرعة وكبح الضوضاء .
تصميم صناعي قوي وعزل: تقدم الوحدة عزل جلفاني 500 فولت سواء بين القنوات الفردية أو من النظام، مما يوفر الحماية من حلقات التأريض والضوضاء الكهربائية يضمن نطاق درجة حرارة التشغيل الواسع الذي يتراوح من -30 درجة مئوية إلى +60 درجة مئوية أداءً موثوقًا به في البيئات الصناعية القاسية. .
يُستخدم جهاز AI204/4 على نطاق واسع لقياس الجهد بدقة في مجموعة متنوعة من الصناعات، بما في ذلك:
التحكم في العملياتمراقبة درجة الحرارة والضغط والتدفق ومستوى السوائل باستخدام أجهزة إرسال مزودة بمخارج جهد كهربائي في مصانع الكيماويات والنفط والغاز وتوليد الطاقة .
أتمتة الآلات: التفاعل مع أجهزة استشعار الموضع، وخلايا قياس الحمل، وأجهزة التغذية الراجعة في أنظمة التعبئة والتغليف، ومناولة المواد، والتجميع .
جمع البياناتالتقاط إشارات عالية الدقة من أجهزة الاستشعار والمحولات من أجل المراقبة والتحليل المركزيين .
س1: ما الفرق بين AI204/1 و AI204/2 و AI204/4؟
A: تختلف هذه الطرازات فقط في عدد قنوات الإدخال. يوفر الطراز AI204/1 قناة واحدة (رقم القطعة 00010693-20)، ويوفر الطراز AI204/2 قناتين (00010693-10)، ويوفر الطراز AI204/4 (00010693-00) أربع قنوات. تشترك جميعها في نفس دقة 16 بت، ونطاق ±10 فولت، والدقة العالية. .
س2: هل يمكنني قياس إشارات التيار (4-20 مللي أمبير) باستخدام هذه الوحدة؟
A: لا. تم تصميم جهاز AI204/4 خصيصًا لـ إشارات جهد ±10 فولتبالنسبة للمدخلات الحالية (0-20 مللي أمبير)، يجب عليك استخدام AI204/SI وحدة (رقم القطعة 00012245-00 لأربعة قنوات) .
س3: ما أهمية المدخل "التفاضلي"؟
A: يقيس المدخل التفاضلي فرق الجهد بين مدخليه، مما يوفر مناعة عالية ضد ضوضاء الوضع المشترك. يبلغ الحد الأقصى المسموح به لجهد الوضع المشترك في الوحدة ±2 فولت، كما تبلغ نسبة رفض ضوضاء الوضع المشترك فيها أكثر من 66 ديسيبل، مما يضمن دقة القياسات في البيئات الصناعية الصاخبة. .
س4: هل يمكن استبدال الوحدة أثناء التشغيل؟
A: لم تؤكد نتائج البحث إمكانية التبديل السريع لوحدة M1 هذه. يُنصح بالرجوع إلى دليل نظام Bachmann لمنصة M1 للتأكد من إجراءات التركيب والاستبدال.
س5: ما هي الملحقات المتوفرة لهذه الوحدة؟
A: تقدم شركة باخمان مجموعات طرفية بأنواع توصيل مختلفة، مثل مجموعات طرفية من نوع البرغي (مثل SS-AI204/4 B+C) ومجموعات طرفية بمشبك قفصي (مثل KS-AI204/4 B+C)، مع شرائط وضع العلامات وعناصر الترميز. .
يُعدّ جهاز AI204/4 جزءًا من عائلة وحدات الإدخال التناظرية عالية الدقة من شركة باخمان، والتي توفر عددًا مختلفًا من القنوات وأنواع الإشارات. إليك بعض النماذج ذات الصلة الموصى بها:
| نموذج | رقم القطعة | القنوات | نوع الإشارة | الاختلافات الرئيسية |
|---|---|---|---|---|
| AI204/1 | 00010693-20 | 1 | ±10 فولت | نسخة القناة الواحدة |
| AI204/2 | 00010693-10 | 2 | ±10 فولت | إصدار ثنائي القنوات |
| AI204/4 | 00010693-00 | 4 | ±10 فولت | نسخة بأربعة قنوات |
| AI204/4 ❉ | 00010693-02 | 4 | ±10 فولت | نسخة مخصصة للمناخ البارد لدرجات الحرارة المنخفضة للغاية |
| AI204/SI | 00012245-00 | 4 | 0-20 مللي أمبير | إصدار الإدخال الحالي لأجهزة الاستشعار 4-20 مللي أمبير |
| AI202/سي | 00012245-10 | 2 | 0-20 مللي أمبير | إصدار إدخال التيار ثنائي القناة |
