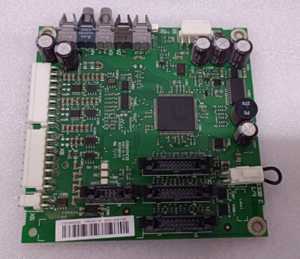

لوحة توصيل الطاقة ABB POWER SUPPLY BRD APOW-01C 64605666B متوفرة في المخزون

ال ABB APOW-01C (64605666B) هي لوحة تزويد الطاقة/الواجهة لـ محركات سلسلة ABB ACS800 وقامت باختيار خزائن ACS880 المخصصة. يقوم هذا الجهاز بتحويل طاقة التحكم الخارجية بتيار مستمر 24 فولت إلى مصادر طاقة مساعدة مستقرة ومنظمة لوحدة التحكم في المحرك (لوحات RMIO/RDCU) مع التعامل أيضًا مع توصيل إشارة اللوحة الخلفية DDCS.

رقم الصنف :
APOW-01C
الطلب (الحد الأدنى للكمية) :
1
قسط :
EXW
منشأ المنتج :
Sweden
ميناء الشحن :
Wuhan
مهلة :
3-5days
وزن :
3kg

تفاصيل المنتج

مواصفة	وصف
الشركة المصنعة	شركة ABB
نموذج	APOW-01C
رمز الطلب	64605666 / 64605666B (يختلف إصدار لوحة الدوائر المطبوعة حسب الدفعة؛ كما شوهد الإصدار السابق 64572157)
توافق السلسلة	محركات العاكس من سلسلة ABB ACS800 (وحدات الخزانة)، وبعض خزائن ACS880 المخصصة (تحقق من توافق قائمة المواد).
نوع المنتج	لوحة الطاقة المساعدة والواجهة (سلسلة APOW)
الوظيفة الأساسية	يحوّل طاقة التحكم الخارجية بتيار مستمر 24 فولت إلى مصادر طاقة مساعدة منظمة (5 فولت/3.3 فولت) للوحات التحكم RMIO/RDCU؛ ويتصل بـ AINT/RMIO عبر ألياف DDCS وكابل شريطي ذي 38 سنًا
جهد الدخل	18-32 فولت تيار مستمر (24 فولت تيار مستمر اسميًا)؛ حماية من عكس القطبية + حماية من زيادة التيار الكهربائي TVS
الناتج الأساسي	24 فولت تيار مستمر (±1%)
طاقة الخرج	قدرة 20-30 واط
التيار الأقصى	1.5 أمبير عند 24 فولت تيار مستمر
كفاءة	≥85%
ميزات الحماية	قطع التيار عند زيادة الجهد (≥35 فولت)، وقفل الجهد المنخفض (<15 فولت)، استعادة تلقائية للتيار الزائد، تحديد تيار الدائرة القصيرة، إيقاف التشغيل الحراري (>85 درجة مئوية)
درجة حرارة التشغيل	من -25 درجة مئوية إلى +70 درجة مئوية
درجة حرارة التخزين	من -40 درجة مئوية إلى +85 درجة مئوية
مؤشر الحالة	مؤشر LED أخضر لمدخل التيار المستمر 24 فولت يعمل بشكل صحيح؛ مؤشرات LED اختيارية للاتصال/التشغيل في بعض الإصدارات
حماية البيئة	طلاء واقٍ لمقاومة الرطوبة/الغبار (درجة 3C2–3C3 لكل دفعة)
أبعاد	الأبعاد التقريبية: 151 × 100 × 42 مم (تكلفة الشحن التقديرية)
وزن	حوالي 0.22-0.24 كجم

توصيات بشأن نماذج المنتجات ذات الصلة

نموذج	وصف	التطبيق النموذجي
AINT-14C	لوحة واجهة الدائرة الرئيسية لجهاز ACS800، تتولى عمليات الإدخال/الإخراج واتصال الألياف الضوئية DDCS	واجهة إشارة مصاحبة لـ APOW-01C
APOW-02C	نسخة منخفضة الطاقة من سلسلة APOW	تطبيقات أصغر/أقل حملاً
APOW-03C	نوع مزود الطاقة ذو السعة الأعلى	متطلبات طاقة أعلى
APOW-01D	إصدار أحدث من سلسلة APOW-01	تكوينات لاحقة لخزائن التحكم
RDCU-12C	وحدة تحكم لمحركات ACS800/ACS880	لوحة تحكم المحرك تعمل بواسطة APOW-01C
RMIO-01C	لوحة التحكم الرئيسية للإدخال/الإخراج الخاصة بجهاز ACS800	يتم تشغيلها مباشرة بواسطة مخرجات APOW-01C
6EP1332-2BA20	مزود طاقة خارجي من سيمنز بجهد 24 فولت تيار مستمر	مصدر طاقة أمامي لـ APOW-01C في حالة تعطل وحدة تزويد الطاقة الخاصة بالخزانة

الدفع والتسليم

الأسئلة الشائعة

س1: ما هي سلسلة محركات ABB التي يتوافق معها محرك APOW-01C؟

تم تصميم جهاز APOW-01C بشكل أساسي لـ سلسلة ABB ACS800 خزائن محركات الأقراص (تكوينات -04/-07، إطارات R7/R8/R9). ويمكن أن تظهر أيضًا في بعض خزائن ACS880 المصممة حسب الطلبولكن يجب عليك التحقق من تطابق الإصدار تمامًا مع قائمة مكونات الخزانة الأصلية الخاصة بك.

س2: ما الفرق بين رمزي الطلب 64605666 و 64605666B؟

إنهم يمثلون نفس المجلس مع اختلافات طفيفة في المراجعةيشير الحرف "B" إلى دفعة إنتاج لاحقة أو مراجعة للمكون. تأكد دائمًا من مطابقة رقم الطراز بالكامل (بما في ذلك حرف مراجعة لوحة الدوائر المطبوعة المطبوع على اللوحة) عند طلب قطع الغيار.

س٣: وحدة التحكم في محرك الأقراص (RMIO/RDCU) لا تعمل. هل يمكن أن يكون السبب هو APOW-01C؟

نعم. في حال تعطل وحدة APOW-01C، تفقد لوحة التحكم مصدر الطاقة الإضافي 5 فولت/3.3 فولت، ولن تتمكن من الإقلاع. تحقق من اللوحة. مؤشر LED أخضر 24 فولت يعملإذا كان الظلام حالكًا، فافحص مصدر الطاقة 24 فولت المدخل واللوحة نفسها (ابحث عن تلف TVS الناتج عن ارتفاعات الجهد أو عكس القطبية).

س4: هل لا تزال هذه اللوحة قيد الإنتاج أم تم إيقاف إنتاجها؟

ال APOW-01C يُعتبر قطع غيار قديمة وهو في الواقع تم إيقاف إنتاجه مع اقتراب منصة ACS800 من نهاية عمرها الافتراضي، فإنها تندرج ضمن فئة "الشراء الأخير" - حيث يجب على التطبيقات الحيوية الاحتفاظ بمخزون احتياطي (قطعة غيار واحدة على الأقل لكل منشأة).

س5: هل يمكن استبدال APOW-01C أثناء تشغيل المحرك؟

بالتأكيد لا. على الرغم من أنها تعمل بجهد تحكم 24 فولت تيار مستمر، إلا أن اللوحة موجودة داخل خزانة محرك الأقراص حيث جهد عالي (يصل إلى 690 فولت) يوجد هذا على ناقل التيار المستمر الرئيسي. يجب عزل المحرك تمامًا وتركه لمدة 5 دقائق على الأقل حتى تفرغ مكثفات ناقل التيار المستمر إلى أقل من 50 فولت قبل إجراء الصيانة.
