ABB EI813F 3BDH000022R1 Ethernet Module 10BaseT Ethernet Communication Module AC800F DCS Spare Parts
ABB EI813F DCS Network Communication Module: Connects to Operator Station, Third-Party PLC, Modbus TCP, Industrial Automation Spare Parts

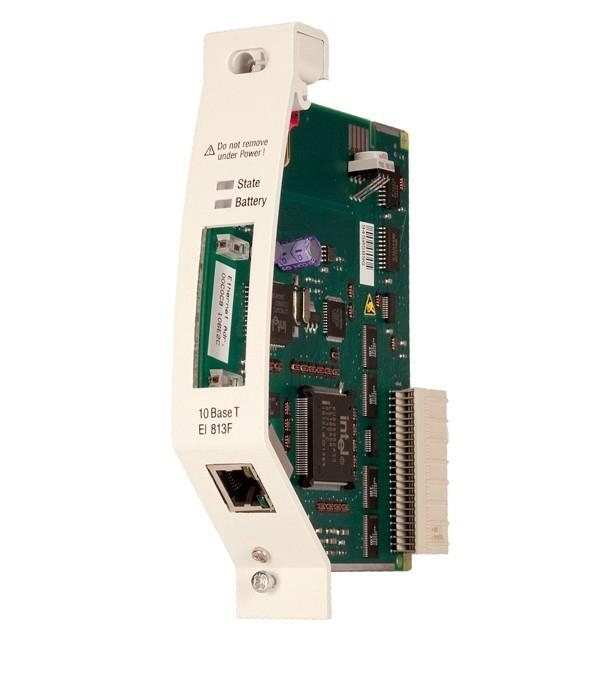

وحدة إيثرنت ABB EI813F 3BDH000022R1

ال ABB EI813F (3BDH000022R1) وحدة اتصال إيثرنت 10BaseT مصممة لنظام التحكم الموزع ABB Freelance AC 800F (DCS).تتمثل وظيفتها الأساسية في توفير واجهة شبكة عالية السرعة لوحدة التحكم AC 800F، مما يتيح تبادل البيانات بين وحدة التحكم ومحطات التشغيل وأنظمة SCADA/MES ذات المستوى الأعلى.ويمكن أن يعمل أيضاً كرابط احتياطي لتعزيز توافر النظام.

  • رقم الصنف :

    EI813F 3BDH000022R1

  • الطلب (الحد الأدنى للكمية) :

    1

  • قسط :

    EXW

  • منشأ المنتج :

    Malta

  • ميناء الشحن :

    Wuhan, Hubei, China

  • مهلة :

    3-5 days

  • وزن :

    0.53kg

  • وصف المنتج

    وحدة إيثرنت ABB EI813F 3BDH000022R1 متوفرة في المخزون

    رقم الموديلEI813F 3BDH000022R1
    مكان المنشأالسويد
    الأبعاد/الوزن3 كجم
    حالةجديد وأصلي
    ضمانسنة واحدة
    شروط الشحندي إتش إل، فيديكس، تي إن تي، إي إم إس، يو بي إس
    قسطتي تي / ويسترن يونيون
    موعد التسليم3-5 أيام
    خدمةخدمة متاحة على مدار 24 ساعة

    PM860AK01

    المعايير الرئيسية



    غرضالمواصفات / الميزات
    نوع المنتجوحدة اتصال إيثرنت 10BaseT
    منصة النظامنظام التحكم الموزع ABB Freelance AC 800F (يتطلب وحدة المعالجة المركزية PM802F/PM803F)
    واجهة الشبكةمنفذ RJ45 واحد، بسرعة 10 ميجابت في الثانية، متوافق مع معيار IEEE 802.3 10Base-T
    متطلبات البرمجياتإصدار برنامج العمل الحر V7.1 SP2a أو أحدث
    تواصلModbus/TCP، TCP/IP، UDP
    مزود الطاقة24 فولت تيار مستمر (يتم تشغيله من اللوحة الخلفية)
    استهلاك الطاقة≤ 2.5 واط
    درجة حرارة التشغيلمن -20 درجة مئوية إلى +60 درجة مئوية
    الأبعاد (العرض × الارتفاع × العمق)الأبعاد التقريبية: ٢٨ مم × ١٥٥ مم × ١٢٥ مم
    وزنحوالي 0.15 كجم

    الميزات والمزايا الأساسية

    • اتصال عالي السرعة ومحددتوفر الوحدة وصلة إيثرنت بسرعة 10 ميجابت في الثانية مصممة خصيصًا لحافلة النظام الخاصة بجهاز AC 800Fيستخدم وحدة تحكم شبكة محلية مخصصة مع تقنية الوصول المباشر للذاكرة (DMA) لمعالجة بيانات الشبكة مسبقًا، مما يخفف العبء بشكل كبير عن وحدة المعالجة المركزية الرئيسية ويضمن اتصالًا منخفض التأخير ومحددًا..

    • سهولة التكامل ومرونة الشبكةبفضل موصل RJ45 القياسي، يمكن لجهاز EI813F الاتصال بأي محول أو موزع إيثرنت متوفر تجارياً، مما يسمح بتصميمات شبكية مرنة.يدعم بروتوكولات TCP/IP القياسية ويمكن استخدامه لربط وحدة التحكم بأجهزة خارجية مختلفة عبر Modbus/TCP.

    • تصميم موثوق وغني بالقدرات التشخيصيةصُممت هذه الوحدة للعمل في البيئات الصناعية القاسية، وتوفر نطاقًا واسعًا لدرجات حرارة التشغيل، كما تتميز بعزل كهربائي وحماية من الجهد الزائد على منفذ RJ45.توفر مصابيح LED الموجودة على اللوحة الأمامية تشخيصًا واضحًا في الوقت الفعلي لوصلة الشبكة والنشاط وحالة الوحدة، مما يبسط عملية استكشاف الأخطاء وإصلاحها..

    التطبيقات النموذجية

    يُستخدم جهاز EI813F على نطاق واسع في الصناعات التحويلية والثقيلة التي تعتمد على نظام Freelance AC 800F للتحكم والمراقبة، بما في ذلك:

    • الصناعات التحويلية: مصانع البتروكيماويات والكيماويات والأدوية للاتصال بشبكة نظام التحكم الموزع (DCS).

    • توليد الطاقةشبكات التحكم في الغلايات والتوربينات في محطات الطاقة الحرارية.

    • الصناعات الثقيلةمعالجة المياه/مياه الصرف الصحي، وصناعة اللب والورق، وخطوط الإنتاج واسعة النطاق مثل الصلب والتعدين.

    الأسئلة الشائعة (FAQ)

    س1: هل جهاز EI813F متوافق مع جميع أنظمة التحكم من ABB؟
    A: لا، لقد صُمم خصيصاً لـ مستقل AC 800F نظاملا يتوافق مع منصات ABB الأخرى مثل AC 800M أو AC500.

    س2: ما هي وحدات المعالجة المركزية التي يعمل معها جهاز EI813F؟
    A: وهو متوافق مع AC 800F PM802F و PM803F وحدات المعالجة.

    س3: هل يمكن استبدال EI813F أثناء تشغيل النظام؟
    A: لا. يُحظر إزالة أو تركيب وحدة الاتصال هذه أثناء تشغيل وحدة المعالجة الرئيسية، وقد يتسبب ذلك في حدوث خطأ في مراقبة النظام..

    س4: ما هو إصدار البرنامج المطلوب لجهاز EI813F؟
    A: الوحدة تتطلب برنامج العمل الحر الإصدار 7.1 SP2a أو أحدث لضمان تهيئة برنامج التشغيل والتواصل بشكل صحيح.

    س5: ما هو الفرق الأساسي بين EI813F و EI803F؟
    A: يُعدّ EI813F وحدة إيثرنت أحدث، ويوصي دليل التثبيت الرسمي لشركة ABB باستخدام EI 811F أو EI 812F أو EI 813F لتحسين الأداء والوظائف مقارنةً بالطرازات الأقدم EI 801F و802F و803F.

    الموديلات الموصى بها والمنتجات ذات الصلة

    يُعدّ جهاز EI813F جزءًا من عائلة وحدات اتصال إيثرنت من ABB لنظام Freelance AC 800F. فيما يلي منتجات رئيسية ذات صلة لتلبية احتياجات اتصال مماثلة أو بديلة:



    المنتج/الطرازيكتبوصف موجز
    EI813Fاتصال إيثرنتوحدة إيثرنت 10BaseT المميزة لجهاز AC 800F، تدعم Modbus/TCP ووصلة ناقل النظام.
    EI803Fاتصال إيثرنتإصدار أقدم من وحدة إيثرنت 10BaseT لـ AC 800F.
    FI830Fوحدة ناقل المجالوحدة مصاحبة شائعة للاتصال بشبكات ناقل المجال الأخرى.
    CI854وحدة بروفيبوسوحدة تستخدم للاتصال عبر بروتوكول بروفيبوس داخل النظام.

    اختيار النموذج المناسب

    • للمشاريع الجديدة التي تعمل بتيار متردد 800 فهرنهايت: ال EI813F يُعد هذا الخيار الموصى به، لأنه يحل محل طراز EI803F الأقدم.

    • لتوسيع النظام: يُعدّ EI813F واجهة إيثرنت قياسية لمنصة Freelance AC 800F، وهي تدعم البروتوكولات الصناعية.

    • للاتصال بشبكة المجالإذا كنت تتصل بـ Profibus، ففكر في استخدام CI854أما بالنسبة لأنواع ناقل البيانات الميداني الأخرى، فإن FI830F قد يكون ذلك أكثر ملاءمة.
