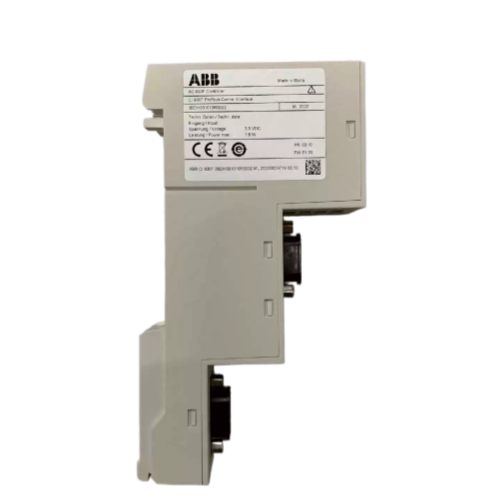

ال ABB CI930F (3BDH001010R0002) وحدة واجهة اتصال رئيسية PROFIBUS DP لنظام التحكم الموزع Freelance AC 900F (DCS). تتمثل وظيفتها الأساسية في العمل كبوابة رئيسية لتوصيل وحدة التحكم AC 900F بأجهزة PROFIBUS DP الميدانية، مثل وحدات الإدخال/الإخراج عن بعد، والمحركات، وأجهزة الإرسال، مما يتيح تبادل البيانات والتحكم في الوقت الفعلي.
رقم الصنف :
CI930F 3BDH001010R00الطلب (الحد الأدنى للكمية) :
1قسط :
EXWمنشأ المنتج :
Maltaميناء الشحن :
Wuhan, Hubei, Chinaمهلة :
3-5 daysوزن :
0.3kgوصف المنتج
وحدة التحكم ABB CI930F 3BDH001010R0002 لوحدات الإدخال/الإخراج المثبتة في الرفوف متوفرة في المخزون
| رقم الموديل | CI930F 3BDH001010R0002 |
| مكان المنشأ | السويد |
| الأبعاد/الوزن | 0.3 كجم |
| حالة | جديد وأصلي |
| ضمان | سنة واحدة |
| شروط الشحن | دي إتش إل، فيديكس، تي إن تي، إي إم إس، يو بي إس |
| قسط | تي تي / ويسترن يونيون |
| موعد التسليم | 3-5 أيام |
| خدمة | خدمة متاحة على مدار 24 ساعة |
المعايير الرئيسية
| غرض | المواصفات / الميزات |
|---|---|
| نوع المنتج | وحدة الاتصال الرئيسية PROFIBUS DP |
| منصة النظام | نظام التحكم الموزع ABB Freelance AC 900F |
| بروتوكول الاتصال | PROFIBUS DP Master (DP-V0/V1) |
| سرعة ناقل الحركة | من 9.6 كيلوبت/ثانية إلى 12 ميجابت/ثانية |
| واجهة مادية | موصلان أنثويان من نوع D-Sub ذو 9 أقطاب لخط PROFIBUS A/B |
| تكرار الخطوط | مدعوم (تكرار خط PROFIBUS) |
| إمكانية التبديل السريع | نعم |
| استهلاك الطاقة | 1.8 وات (80 مللي أمبير عبر طرف وحدة المعالجة المركزية 24 فولت) |
| درجة حرارة التشغيل | من -20 درجة مئوية إلى +70 درجة مئوية |
| تصنيف الحماية | IP20 |
| متطلبات البرمجيات | برنامج العمل الحر الإصدار 2013 أو أحدث |
| حالة دورة الحياة | نشيط |
اتصال PROFIBUS DP عالي السرعة ومحددالميزة الأبرز لهذه الوحدة هي دعمها لبروتوكول PROFIBUS DP-V0/V1 بسرعات تصل إلى 12 ميجابت/ثانية وهذا يضمن تبادل البيانات بسرعة وبشكل محدد مع الأجهزة الميدانية، وهو أمر بالغ الأهمية لحلقات التحكم الحساسة للوقت. .
توفير خطوط PROFIBUS احتياطية لضمان التوافر العالييدعم جهاز CI930F تكرار خط PROFIBUSمما يتيح مسار اتصال احتياطي في حال تعطل أحد خطوط PROFIBUS، يقوم الجهاز تلقائيًا بالتحويل إلى الخط الاحتياطي، مما يضمن استمرارية الاتصال والحفاظ على وقت تشغيل النظام. .
إمكانية التبديل السريع لسهولة الصيانةالوحدة تدعم التبديل السريعمما يسمح بالاستبدال عبر الإنترنت دون إيقاف تشغيل النظام يُعد هذا الأمر ضروريًا للعمليات المستمرة التي يجب فيها إجراء الصيانة دون انقطاع العمليات. .
تكامل سلس مع مكيف الهواء 900 فهرنهايتباعتبارها وحدة أصلية لوحدة التحكم Freelance AC 900F، فإنها تتطلب فتحة ناقل واحدة فقط على وحدة المعالجة المركزية وتستمد الطاقة مباشرة من طرف 24 فولت الخاص بوحدة المعالجة المركزية المضيفة، مما يبسط عملية التثبيت. .
تصميم صناعي متينتم تصميم هذه الوحدة للعمل في بيئات صناعية قاسية، بنطاق درجة حرارة تشغيل يبلغ من -20 درجة مئوية إلى +70 درجة مئوية وحماية من التآكل من الفئة G3 (ISA 71.04)، مما يضمن أداءً موثوقًا به في الظروف الصعبة .
يُعدّ جهاز CI930F مكونًا أساسيًا لتكامل شبكة PROFIBUS في الصناعات التحويلية والثقيلة باستخدام نظام Freelance AC 900F :
أتمتة العمليات: توصيل أجهزة PROFIBUS DP الميدانية (مثل أجهزة إرسال الضغط، ومقاييس التدفق، وأجهزة تحديد موضع الصمامات) في المصانع الكيميائية والنفط والغاز والصناعات الدوائية.
أتمتة المصانع: التفاعل مع المحركات، ومشغلات المحركات، ووحدات الإدخال/الإخراج عن بعد في خطوط الإنتاج وأنظمة مناولة المواد .
توليد الطاقةالتكامل مع أنظمة التحكم في الغلايات والتوربينات ومعدات محطة الطاقة .
س1: ما هي الوظيفة الأساسية لجهاز CI930F؟
A: وهو بمثابة واجهة اتصال رئيسية PROFIBUS DP لوحدة التحكم Freelance AC 900F، مما يتيح الاتصال بالأجهزة الميدانية عبر PROFIBUS DP .
س2: ما الفرق بين CI930F و CM772F و CI773F؟
A: ال CI930F وحدة PROFIBUS DP الرئيسية الموصى بها لجهاز AC 900F، تدعم تكرار الخطوط . ال CI773F وهو أيضًا جهاز تحكم رئيسي لبروتوكول PROFIBUS DP لأجهزة AC 700F و AC 900F، ولكنه لا يدعم خاصية تكرار الخطوط. . ال CM772F يُعد خيارًا آخر لواجهة PROFIBUS .
س3: هل يدعم جهاز CI930F خاصية التكرار لخط PROFIBUS؟
A: نعم، يدعم جهاز CI930F تكرار خط PROFIBUS، مما يوفر توافرًا عاليًا للشبكات ذات الأهمية البالغة .
س4: هل يمكن استبدال الوحدة أثناء التشغيل؟
A: نعم، يدعم جهاز CI930F التبديل السريعمما يسمح بالاستبدال دون إيقاف تشغيل النظام .
س5: ما هي متطلبات البرمجيات لهذه الوحدة؟
A: الوحدة تتطلب برنامج العمل الحر الإصدار 2013 أو أحدث لضمان التشغيل السليم .
س6: ما هي أقصى سرعة نقل لبروتوكول PROFIBUS؟
A: تدعم الوحدة سرعات تتراوح من 9.6 كيلوبت/ثانية تصل إلى 12 ميجابت/ثانية .
س7: ما هي متطلبات الطاقة النموذجية؟
A: تستهلك الوحدة 1.8 واط مع سحب تيار نموذجي قدره 80 مللي أمبير عبر طرف 24 فولت الخاص بوحدة المعالجة المركزية المضيفة .
س8: ما هو الوضع الحالي لدورة حياة جهاز CI930F؟
A: وفقًا لمحدد أجهزة ABB الرسمي، فإن CI930F (3BDH001010R0002) هو نشيط .
يُعدّ جهاز CI930F جزءًا من عائلة وحدات الاتصال Freelance AC 900F من ABB. فيما يلي نماذج رئيسية ذات صلة لتلبية احتياجات اتصال مماثلة أو بديلة:
| المنتج/الطراز | يكتب | وصف موجز |
|---|---|---|
| CI930F | PROFIBUS DP Master | الوحدة المميزة لجهاز AC 900F التي تدعم DP-V0/V1 وتكرار الخط . |
| CM772F | واجهة PROFIBUS DP | وحدة واجهة PROFIBUS بديلة لجهاز AC 900F (و AC 800F) . |
| CI773F | PROFIBUS DP Master | وحدة PROFIBUS DP الرئيسية لأجهزة AC 700F و AC 900F (بدون تكرار للخط) . |
| CI910F | وحدة CANopen/DeviceNet | وحدة واجهة اتصال تدعم ثلاث قنوات ناقل CAN . |
لشبكات AC 900F PROFIBUS الجديدة: ال CI930F يُعد الخيار الموصى به، حيث يوفر خطوط اتصال احتياطية واتصالاً عالي السرعة.
للأنظمة التي تتطلب تكرار الخطوط: ال CI930F تم تصميمه خصيصاً بهذه الميزة.
للاتصال بشبكة CANopen/DeviceNetضع في اعتبارك CI910F وحدة.
