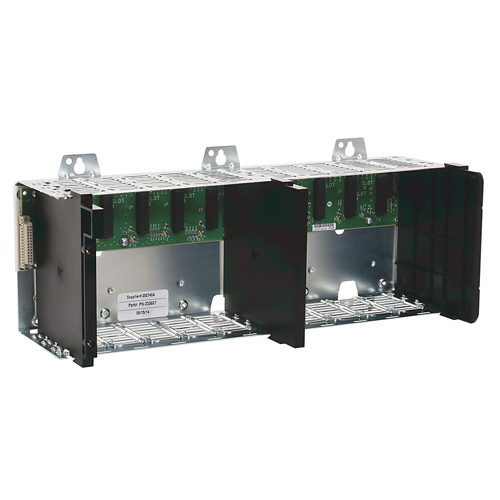

هيكل ألين برادلي 1756-A10 كونترول لوجيكس ذو 10 فتحات

تفاصيل المنتج

يقوم هيكل ControlLogix بتوزيع الطاقة على جميع الوحدات عبر اللوحة الخلفية، ويتيح تبادل البيانات عالي السرعة بين المعالج ووحدات الإدخال/الإخراج ومحولات الاتصال. يجب تركيب وحدة تزويد طاقة منفصلة من سلسلة 1756 على الجانب الأيسر من الهيكل - لا يتم احتساب فتحة وحدة تزويد الطاقة ضمن إجمالي الفتحات العشر. يدعم الهيكل تركيب اللوحة مباشرة باستخدام براغي SEM أو براغي فيليبس مع غسالات مسطحة أو غسالات نجمية أو غسالات قفل منقسمة.

توصيات المنتجات ذات الصلة

• 1756-A4 - هيكل بأربعة فتحات للتطبيقات المدمجة ذات متطلبات الإدخال/الإخراج الدنيا

• 1756-A7 – هيكل بسبعة فتحات يوفر خيارًا متوسط ​​الحجم متوازنًا

• 1756-A13 - هيكل ذو 13 فتحة للأنظمة الأكبر حجماً التي تتطلب سعة وحدات أكبر

• 1756-A17 - هيكل ذو 17 فتحة لتحقيق أقصى قدر من التوسع في التطبيقات عالية الكثافة

• 1756-PA72 – مزود طاقة تيار متردد قياسي (120/220 فولت تيار متردد) متوافق مع هيكل 1756-A10

• 1756-PB72 – خيار مصدر الطاقة القياسي للتيار المستمر (24 فولت تيار مستمر)

• 1756-PA75 / 1756-PB75 – وحدات تزويد طاقة ذات سعة أعلى للهياكل ذات متطلبات الطاقة العالية

• 1756-N2 - حشو الفتحات الفارغة للفتحات غير المستخدمة للحفاظ على تدفق الهواء والتبريد المناسبين

التعليمات

1: كم عدد الوحدات التي يمكن لجهاز 1756-A10 استيعابها؟
يحتوي جهاز 1756-A10 على عشرة فتحات للوحدات، مما يسمح لك بتثبيت ما يصل إلى عشر وحدات تحكم ControlLogix أو وحدات إدخال/إخراج أو وحدات اتصال. يتم تركيب وحدة التزويد بالطاقة على يسار الهيكل ولا تشغل أيًا من الفتحات العشر. .

2: هل يحتاج هيكل 1756-A10 إلى مصدر طاقة منفصل؟
نعم، الهيكل لا يحتوي على وحدة تزويد طاقة مدمجة يجب تركيب وحدة تزويد طاقة منفصلة من سلسلة 1756 (مثل 1756-PA72 أو 1756-PB72) على الجانب الأيسر من الهيكل. .

3: ما هو نطاق درجة حرارة التشغيل لهيكل 1756-A10؟
يتميز جهاز 1756-A10 بنطاق درجة حرارة تشغيل من -25 درجة مئوية إلى 60 درجة مئوية (-13 درجة فهرنهايت إلى 140 درجة فهرنهايت)، مما يجعله مناسبًا لمجموعة متنوعة من البيئات الصناعية.
